محاسبه دقیق قطر لوله گاز خانگی طبق مبحث ۱۷ مقررات ملی ساختمان برای ایمنی، فشار مناسب گاز و عملکرد درست وسایل گازسوز ضروری است. مبحث ۱۷ مقررات ملی ساختمان، استاندارد رسمی طراحی و اجرای تاسیسات گازرسانی در ساختمان‌هاست و تمام مراحل لوله‌کشی گاز خانگی باید بر اساس آن انجام شود. رعایت این استاندارد باعث می‌شود مسیر گازرسانی ایمن، فشار گاز یکنواخت و راندمان وسایل گازسوز حفظ شود. انتخاب نادرست قطر لوله گاز می‌تواند باعث افت فشار یا حتی خطر نشتی شود. البته لازم به یادآوری است که، قطر لوله مستقیما بر قیمت لوله گاز خانگی نیز اثرگذار است. هرچه قطر بیشتر باشد، هزینه لوله و اتصالات افزایش می‌یابد.

 چرا محاسبه قطر لوله گاز خانگی مهم است؟

1. رعایت ایمنی: انتخاب قطر نادرست باعث افت فشار، نشتی یا حتی خطر انفجار می‌شود.
2. رعایت استاندارد مبحث ۱۷ مقررات ملی ساختمان: تمام لوله‌کشی‌های گاز باید مطابق این استاندارد طراحی شوند تا تأیید ناظر گازرسانی را بگیرند.
3. جلوگیری از افت فشار گاز: اگر قطر لوله کوچک باشد، گاز کافی به وسایل گازسوز (مثل بخاری یا پکیج) نمی‌رسد و عملکرد دستگاه مختل می‌شود.
4. صرفه‌جویی در هزینه‌ها: انتخاب قطر بیش از حد بزرگ، مصرف لوله و هزینه نصب لوله گاز را بی‌دلیل افزایش می‌دهد.
5. کارکرد پایدار سیستم گازرسانی: قطر مناسب، جریان یکنواخت و ایمن گاز را در تمام واحدها تضمین می‌کند.
6. تسهیل تعمیر و توسعه آینده: طراحی اصولی، امکان اضافه‌کردن انشعابات جدید بدون نیاز به تغییر اساسی در لوله‌کشی را فراهم می‌کند.

خطرات انتخاب نادرست قطر لوله گاز

1. افت فشار گاز و کاهش راندمان وسایل گازسوز مانند پکیج، بخاری و اجاق‌گاز.
2. خاموش‌شدن ناگهانی شعله در وسایل گازسوز به دلیل نرسیدن حجم کافی گاز.
3. افزایش احتمال نشتی گاز به علت فشار غیراستاندارد در مسیر لوله‌کشی.
4. ایجاد خطر انفجار یا آتش‌سوزی در اثر تجمع گاز در محیط بسته.
5. عدم تایید توسط ناظر گاز یا شرکت گاز و الزام به اصلاح کل مسیر لوله‌کشی.
6. افزایش هزینه‌های اجرایی و تعمیرات به دلیل نیاز به بازسازی سیستم.

ارتباط ضوابط ایمنی و مقررات مبحث ۱۷ مقررات ملی ساختمان با سیستم گازرسانی به چه صورت است؟

ضوابط ایمنی و مبحث ۱۷ مقررات ملی ساختمان مستقیما بر طراحی، اجرا و بهره‌برداری از سیستم گازرسانی ساختمان نظارت دارند. این مبحث به‌عنوان استاندارد مرجع ملی، تمامی جزئیات مربوط به انتخاب قطر لوله، نوع اتصالات، شیوه تست نشت، تهویه، نصب وسایل گازسوز و جانمایی لوله‌ها را مشخص می‌کند.

به‌عبارت دیگر، رعایت کامل مفاد مبحث ۱۷ تضمین می‌کند که سیستم گازرسانی ایمن، کارآمد و قابل تایید توسط شرکت گاز باشد. هرگونه انحراف از این ضوابط می‌تواند منجر به عدم صدور مجوز گاز، خطر نشتی یا حوادث انفجاری شود.
نکته: لوله گاز سپنتا (لوله گاز خانگی) بر اساس استانداردهای تعریف شده در مبحث ۱۷ تولید شده و پس از تست‌های گاز، گواهینامه آن صادر و همراه بار ارسال می‌گردد.

مروری بر مبحث ۱۷ مقررات ملی ساختمان – بخش لوله‌کشی گاز

مبحث ۱۷ مقررات ملی ساختمان، یکی از کلیدی‌ترین اسناد فنی در حوزه تاسیسات مکانیکی است که به‌صورت جامع، ضوابط طراحی، اجرا و بهره‌برداری از سیستم‌های گازرسانی در ساختمان‌ها را تدوین کرده است. هدف اصلی این مبحث، تضمین ایمنی، کارایی و پایداری جریان گاز طبیعی در شبکه داخلی ساختمان و بهره‌گیری از لوله‌های گاز خانگی است.

در این مبحث، تمامی مراحل از طراحی مسیر لوله‌کشی، انتخاب جنس و قطر لوله‌ها، نحوه عبور از فضاهای مختلف، تست نشتی، تا نصب وسایل گازسوز و دودکش‌ها به‌صورت دقیق و استاندارد تشریح شده است. رعایت این دستورالعمل‌ها برای تمامی پروژه‌های ساختمانی الزامی است و تایید نهایی شرکت گاز منوط به اجرای صحیح مفاد این مبحث می‌باشد.

بخش‌های اصلی مبحث ۱۷ مرتبط با لوله‌کشی گاز در ساختمان‌ها

در بخش مربوط به لوله‌کشی گاز، استانداردها و دستورالعمل‌هایی دقیق برای انتخاب مصالح، روش نصب و کنترل کیفیت ارائه شده است. از جمله محورهای اصلی این بخش می‌توان به موارد زیر اشاره کرد:

1.  طراحی و محاسبه قطر لوله‌ها: تعیین قطر مناسب بر اساس میزان مصرف، طول مسیر، فشار ورودی و افت فشار مجاز به‌منظور حفظ عملکرد پایدار سیستم.
2. الزامات فنی اجرای لوله‌کشی: شامل آگاهی نسبت به تفاوت لوله گازی توکار و روکار، نحوه عبور لوله‌ها از دیوار، کف و سقف، رعایت حداقل فواصل ایمنی و ممنوعیت عبور از فضاهای غیرمجاز.
3. اتصالات، جوشکاری و کنترل نشتی: تاکید بر استفاده از اتصالات لوله گاز استاندارد و انجام تست‌های نهایی فشار و نشتی طبق دستورالعمل‌های مصوب.
4. نصب و جانمایی وسایل گازسوز و دودکش‌ها: با رعایت الزامات تهویه، خروج ایمن محصولات احتراق و پیشگیری از بازگشت گازهای سمی.
5.  بازرسی و تایید نهایی: تمامی مراحل اجرا باید زیر نظر ناظر گاز و با تایید شرکت گاز منطقه انجام گیرد تا مجوز بهره‌برداری صادر شود.

در مجموع، مبحث ۱۷ به‌عنوان مرجع رسمی ایمنی گازرسانی در کشور، چارچوبی دقیق و الزام‌آور برای طراحی و اجرای شبکه گاز ساختمان‌ها فراهم می‌کند و رعایت آن، پیش‌شرط اصلی دریافت تاییدیه‌های فنی و ایمنی محسوب می‌شود.

آیا قوانین مبحث ۱۷ در خصوص انواع لوله گاز یکسان است؟

قطعا خیر. ۲ نوع لوله گاز برای ساختمان‌ها تعریف می‌شود.

1. لوله  گاز st37 یا لوله گاز خانگی
2. لوله گاز API

لوله‌های گاز API معمولا در خطوط انتقال و شبکه‌های فشار قوی بین‌شهری و سازه‌های صنعتی و گاهی برای مجتمع‌های بزرگ مسکونی – تجاری استفاده می‌شوند. در نتیجه طراحی، جنس، جوشکاری و تست آنها بر اساس استانداردهای بین‌المللی API (American Petroleum Institute) انجام می‌گیرد. این استانداردها برای مقاومت بالا در برابر فشار و خوردگی تدوین شده‌اند و زیر نظر مبحث ۱۷ تعریفی ندارند.

در مقابل، لوله‌کشی گاز خانگی که در مبحث ۱۷ مورد توجه است، مربوط به شبکه داخلی ساختمان‌ها با فشار پایین‌تر بوده و از لوله‌های فولادی مانیسمان یا درزدار با پوشش گالوانیزه طبق استاندارد ملی ایران (ISIRI) استفاده می‌شود.

به‌طور خلاصه:

در مجتمع‌های بزرگ و برج‌ها که فشار گاز و حجم مصرف بالاتر است، ممکن است برای مسیرهای اصلی از لوله‌های صنعتی API بهره بگیرند. این لوله‌ها، بر اساس استانداردهای بین‌المللی  API، توان تحمل فشار بالا و جریان حجمی بیشتر را دارند.
در این حالت، سیستم گازرسانی به شکل ترکیبی عمل می‌کند:

1. مسیر اصلی با لوله‌های API و انشعابات داخلی واحدها با لوله‌های خانگی مطابق مبحث ۱۷ اجرا می‌شوند.
2. این رویکرد، ضمن تامین فشار و ظرفیت لازم، ایمنی، عملکرد بهینه و مطابقت با مقررات ملی ساختمان را تضمین می‌کند.

داده‌های مورد نیاز برای «محاسبه قطر لوله گاز خانگی» چیست؟

برای محاسبه قطر لوله گاز خانگی، چند دسته داده فنی و عملی ضروری است که دقت در هرکدام باعث انتخاب قطر بهینه و ایمن می‌شود:

1. نوع و فشار گاز ورودی: فشار شبکه شهری و نوع گاز (طبیعی یا مایع) تعیین‌کننده افت فشار مجاز و ظرفیت جریان است.
2. مصرف گاز وسایل گازسوز: مجموع ظرفیت حرارتی یا دبی گاز همه وسایل (پکیج، بخاری، اجاق‌گاز) بر حسب مترمکعب بر ساعت یا کیلووات.
3. طول مسیر لوله‌کشی: فاصله از محل ورود گاز تا هر وسیله، شامل شاخه‌ها و مسیرهای فرعی.
4. تعداد و نوع انشعابات: هر انشعاب و انشعاب متقاطع باعث افت فشار می‌شود و باید در محاسبات لحاظ شود.
5. جنس و ضخامت لوله: لوله فولادی، گالوانیزه یا مسی، ضخامت و نوع رزوه یا اتصال در افت فشار تاثیر دارد.
6. ارتفاع و شرایط نصب: اختلاف ارتفاع بین محل ورودی و وسایل گازسوز و شرایط محیطی (مثلا عبور از فضای بسته یا باز) می‌تواند افت فشار را تغییر دهد.
7. افت فشار مجاز: مقدار افت فشار قابل قبول که استاندارد مبحث ۱۷ برای ایمنی و عملکرد وسایل گازسوز تعیین کرده است.

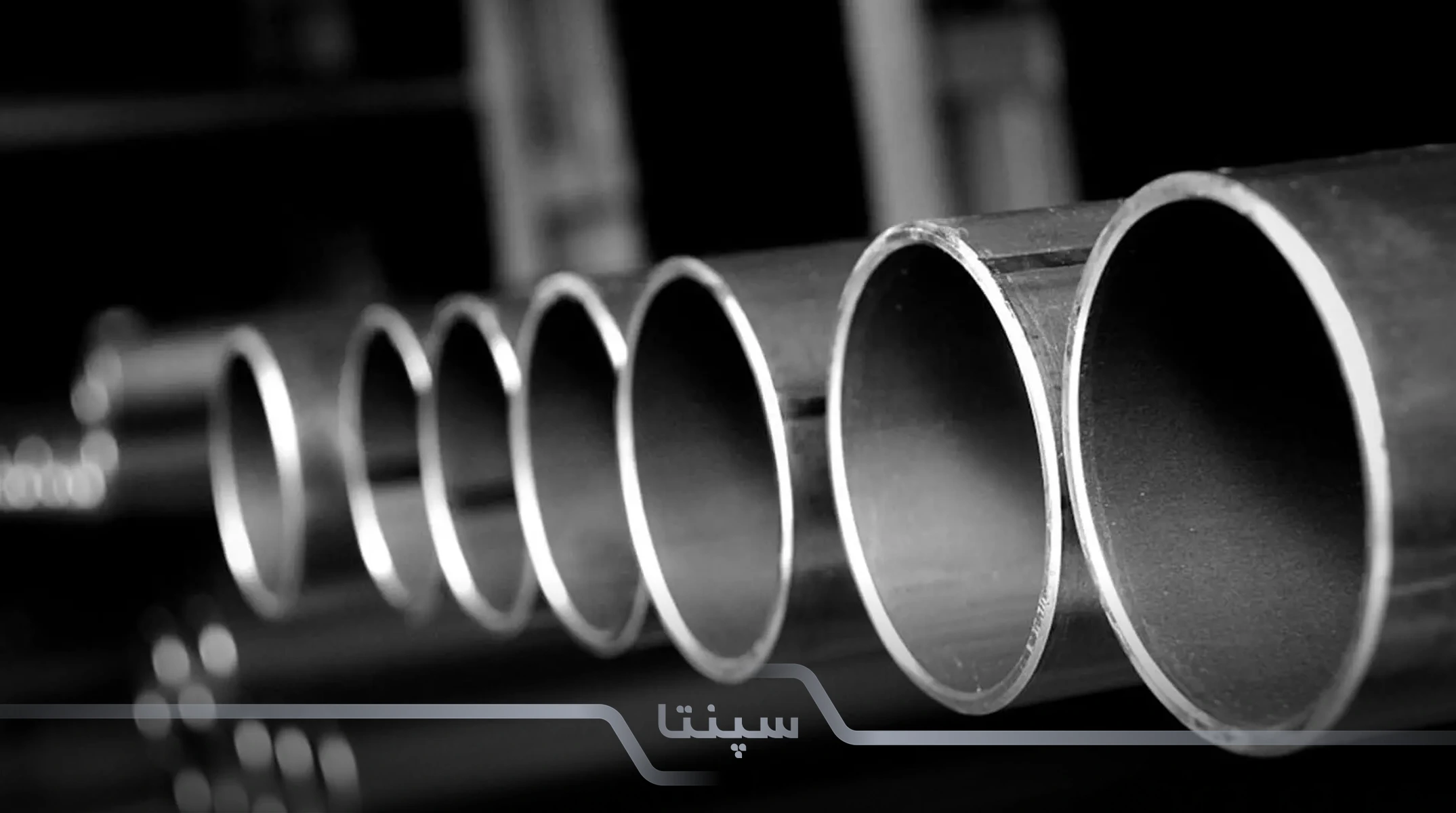

چگونه «مقدار مصرف گاز» ساختمان را تعیین کنیم؟

برای تعیین مقدار مصرف گاز ساختمان، باید مجموع بار حرارتی یا دبی گاز وسایل گازسوز در کل ساختمان محاسبه شود. مراحل اصلی عبارت‌اند از:

1.  شناسایی همه وسایل گازسوز: شامل پکیج، بخاری، اجاق‌گاز، آبگرم‌کن و هر تجهیزی که از گاز طبیعی استفاده می‌کند.
2. استعلام ظرفیت هر وسیله: ظرفیت گاز مصرفی هر دستگاه معمولا روی پلاک فنی آن یا در دفترچه مشخصات درج شده و بر حسب مترمکعب بر ساعت (m³/h) یا کیلووات (kW) است.
3. تبدیل واحدها در صورت نیاز: اگر ظرفیت بر حسب کیلووات آمده باشد، با استفاده از ضریب تبدیل، مقدار گاز مصرفی به مترمکعب بر ساعت محاسبه می‌شود.
4. جمع‌بندی مصرف کل: مجموع مصرف همه وسایل، مصرف کل گاز ساختمان را مشخص می‌کند.
5. در نظر گرفتن ضریب همزمانی (Diversity Factor): برای محاسبات واقعی و ایمنی، معمولا ضریب همزمانی اعمال می‌شود، چون همه وسایل به‌صورت همزمان روشن نمی‌شود.

جدول مقدار تقریبی مصرف وسایل گازسوز

چگونه «طولانی‌ترین مسیر لوله‌کشی» را پیدا کنیم؟

در محاسبات جدول لوله‌کشی گاز، معیار اصلی تعیین قطر لوله، دورترین نقطه مصرف گاز در ساختمان است. این نقطه، به مصرف‌کننده‌ای گفته می‌شود که بیشترین فاصله را نسبت به محل نصب رگولاتور خیابان یا ورودی ساختمان دارد.

برای مثال، در یک ساختمان پنج‌طبقه، مصرف‌کننده‌ای که در طبقه پنجم قرار دارد و نسبت به سایر وسایل گازسوز دورتر است، به‌عنوان دورترین نقطه مصرف در نظر گرفته می‌شود.

طول مسیر لوله از رگولاتور و کنتورهای گاز تا این نقطه، معیار اصلی برای انتخاب قطر لوله‌ها است. با مشخص شدن این مسیر، می‌توان از جداول استاندارد لوله‌کشی گاز استفاده کرد تا هر سایز لوله گنجایش مناسب برای جریان گاز مورد نیاز را داشته باشد. این روش، هم ایمنی سیستم را تضمین می‌کند و هم از افت فشار غیرضروری جلوگیری می‌نماید.

جدول‌ها و روش گام‌به‌گام برای تعیین قطر لوله گاز

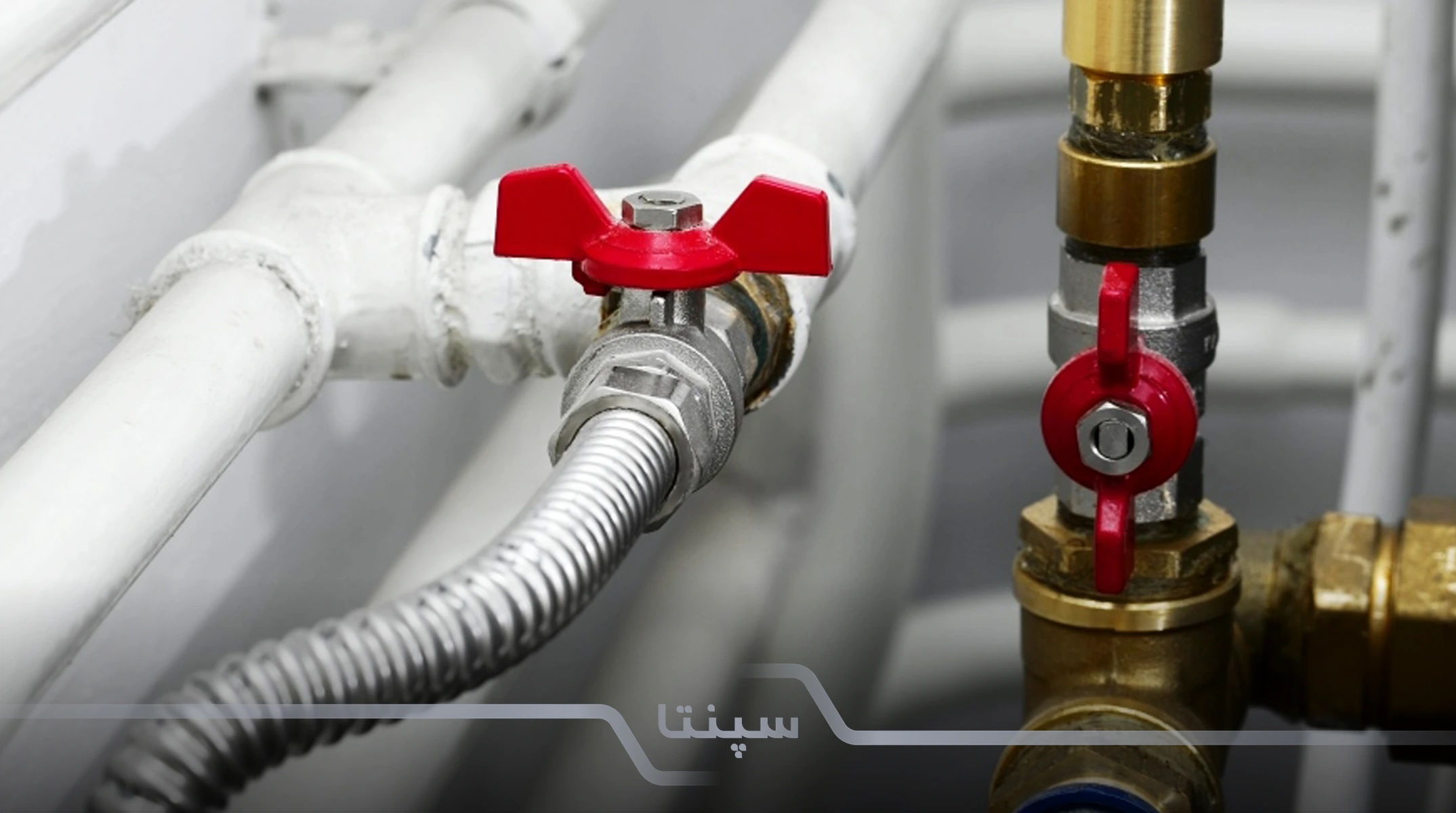

روش گام‌به‌گام برای تعیین قطر لوله گاز

برای تعیین قطر لوله گاز در ساختمان، مراحل زیر را به‌صورت گام‌به‌گام و کاربردی مطابق با استانداردهای ملی دنبال کنید:

1. تعیین مقدار مصرف گاز ساختمان: ابتدا تمامی وسایل گازسوز موجود در ساختمان را شناسایی کنید، از جمله پکیج‌ها، بخاری‌ها، اجاق‌گازها و آبگرم‌کن‌ها. سپس، برای هر کدام از این وسایل، مقدار مصرف گاز را از جدول استاندارد استخراج کنید. برای مثال، مصرف گاز پکیج‌ها به شرح زیر است:
   • تا ۱۰۰ متر مربع: ۲.۵ مترمکعب در ساعت
   • از ۱۰۰ تا ۲۰۰ متر مربع: ۳.۵ مترمکعب در ساعت
   • از ۲۰۱ تا ۳۰۰ متر مربع: ۵ مترمکعب در ساعت
   • مجموع این مقادیر، مقدار مصرف گاز کل ساختمان را مشخص می‌کند.
2. شناسایی دورترین نقطه مصرف گاز: دورترین نقطه مصرف، به مصرف‌کننده‌ای اتلاق می‌شود که بیشترین فاصله را از محل نصب رگولاتور (ورودی گاز ساختمان) دارد. در ساختمان‌های چندطبقه، معمولا این نقطه در بالاترین طبقه قرار دارد. طول مسیر لوله‌کشی از رگولاتور تا این نقطه، به‌عنوان طولانی‌ترین مسیر لوله‌کشی در نظر گرفته می‌شود.
3. استفاده از جدول سایزینگ لوله گاز: با داشتن مقدار مصرف گاز کل ساختمان و طولانی‌ترین مسیر لوله‌کشی، به جدول سایزینگ لوله گاز مراجعه کنید. در این جدول، با توجه به این دو پارامتر، قطر مناسب لوله گاز تعیین می‌شود.
4. انتخاب جنس و نوع لوله: براساس استانداردهای ملی، لوله‌های گاز باید از جنس فولاد سیاه با پوشش گالوانیزه یا لوله‌های مانیسمان باشند. در انتخاب نوع لوله، باید به مواردی همچون مقاومت در برابر فشار، خوردگی و شرایط محیطی توجه شود.
5. رعایت استانداردهای ایمنی: در تمامی مراحل طراحی و اجرا، باید استانداردهای ایمنی مربوط به لوله‌کشی گاز را رعایت کنید. این استانداردها شامل مواردی همچون فاصله مناسب لوله‌ها از منابع حرارتی، استفاده از اتصالات استاندارد و انجام تست‌های نشتی می‌باشد.

جدول انتخاب قطر لوله مطابق مبحث ۱۷ و راهنمای استفاده

مثال محاسبه قطر لوله گاز ساختمان مسکونی – گام‌به‌گام

چنانچه مجموع مصرف وسایل گازسوز ساختمان برابر با ۳/۸ مترمکعب در ساعت و طولانی‌ترین مسیر لوله‌کشی یا دورترین نقطه مصرف برابر با ۶۰ متر در نظر گرفته شود. با مراجعه به جدول سایز لوله گاز فشار ضعیف، ستون طول لوله را برابر ۶۰ متر انتخاب کرده و به سمت چپ حرکت می‌کنیم تا ظرفیت لوله‌های مختلف مشخص شود. مشاهده شد که لوله‌های سایز ½ ، ¾  و ۱ اینچ ظرفیت کافی ندارند و برای مصرف ما مناسب نیستند، اما لوله سایز ۱¼ اینچ با ظرفیت ۷/۶ مترمکعب در ساعت، برابر یا بیشتر از مصرف کل ساختمان است. بنابراین انتخاب بهینه برای قطر لوله گاز ساختمان محسوب می‌شود.

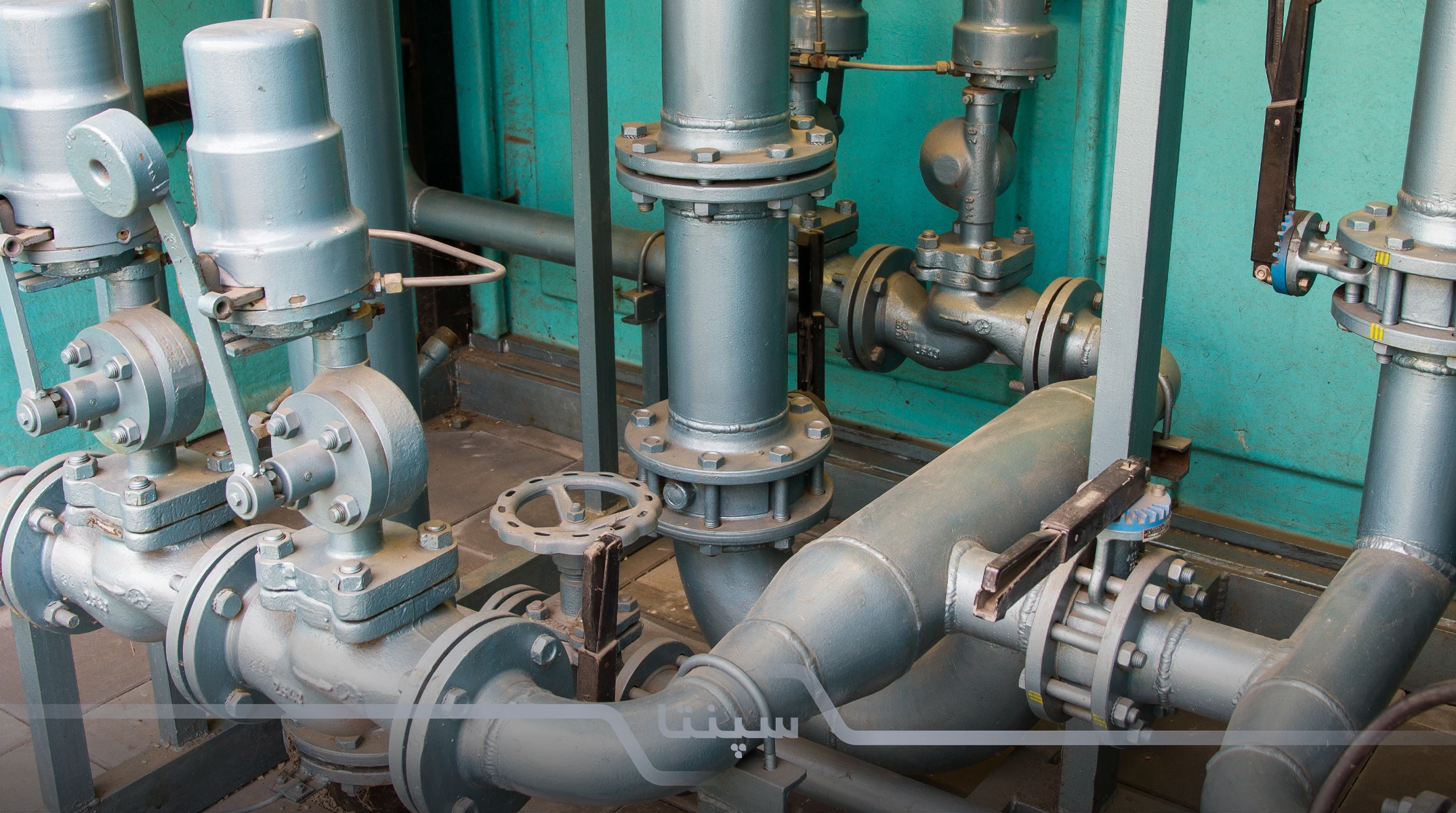

محاسبه قطر لوله گاز در ساختمان مسکونی – کاربردی و عملی

همانطور که گفتیم برای تعیین قطر لوله گاز به دو پارامتر اصلی زیر نیاز داریم:

1. مقدار مصرف گاز
2. دورترین مسیر لوله کشی

برای تعیین مقدار مصرف گاز، ابتدا تمامی مصرف کننده های ساختمان را لیست کرده و سپس با استفاده از جدول مقدار تقریبی مصرف وسایل گازسوز، مقدار مصرف را محاسبه می کنیم.

سپس طولانی‌ترین مسیر را پیدا می‌کنیم. اگر ساختمان دارای نقشه طراحی مناسبی باشد، پیدا کردن این مقدار بسیار ساده است.

با داشتن دو مقدار بالا از طریق جدول بالا مقدار سایز لوله را محاسبه می کنیم.

نمونه محاسبه برای یک واحد ۱۰۰ متر مربعی

برای یک واحد ۱۰۰ متر مربعی، مجموع مصرف گاز وسایل گازسوز شامل پکیج، اجاق‌گاز و آبگرم‌کن برابر با ۳.۳ مترمکعب در ساعت محاسبه شد و طولانی‌ترین مسیر لوله‌کشی تا دورترین مصرف‌کننده ۲۰ متر در نظر گرفته شد. با مراجعه به جدول سایز لوله گاز فشار ضعیف، مشاهده شد که لوله ½  اینچ ظرفیت کافی ندارد، لوله ۱ اینچ بیش از حد نیاز است و لوله ¾ اینچ با ظرفیت ۳.۸ مترمکعب در ساعت مناسب‌ترین انتخاب برای تامین گاز واحد و عملکرد ایمن سیستم است.

نمونه محاسبه برای مجتمع چند واحدی

برای یک مجتمع چندواحدی، ابتدا مجموع مصرف گاز تمام واحدها محاسبه می‌شود؛ فرض کنید ۱۰ واحد هرکدام با مصرف ۳.۳ مترمکعب در ساعت، جمعا ۳۳ مترمکعب در ساعت می‌شود. سپس دورترین نقطه مصرف از ورودی اصلی ساختمان یا رگولاتور مشخص می‌گردد. مثلا مسیری به طول ۶۰ متر تا آخرین واحد. با مراجعه به جدول سایز لوله گاز فشار ضعیف و بررسی ظرفیت لوله‌ها نسبت به طول مسیر و مصرف کل، مشخص می‌شود که لوله‌های کوچک‌تر ظرفیت کافی ندارند، اما لوله فولادی سایز ۱¼ اینچ یا ۱½ اینچ با ظرفیت بالاتر از ۳۳ مترمکعب در ساعت، گزینه‌ای مناسب و ایمن برای تامین گاز همه واحدها و عملکرد پایدار شبکه است.

مقایسه روش‌های مرسوم برای تعیین قطر لوله: روش مبحث ۱۷ vs روش‌های رایج بازار

1. در روش مبحث ۱۷، قطر لوله گاز بر اساس محاسبات دقیق فنی، دورترین نقطه مصرف و جمع مصرف وسایل گازسوز تعیین می‌شود و با استفاده از جداول استاندارد سایزینگ، ایمنی و عملکرد پایدار سیستم تضمین می‌شود.
2. در مقابل، روش‌های مرسوم بازار غالبا تجربی هستند و بدون محاسبه دقیق، از سایزهای رایج استفاده می‌کنند که ممکن است باعث افت فشار، تامین ناکافی گاز یا مشکلات ایمنی شود.

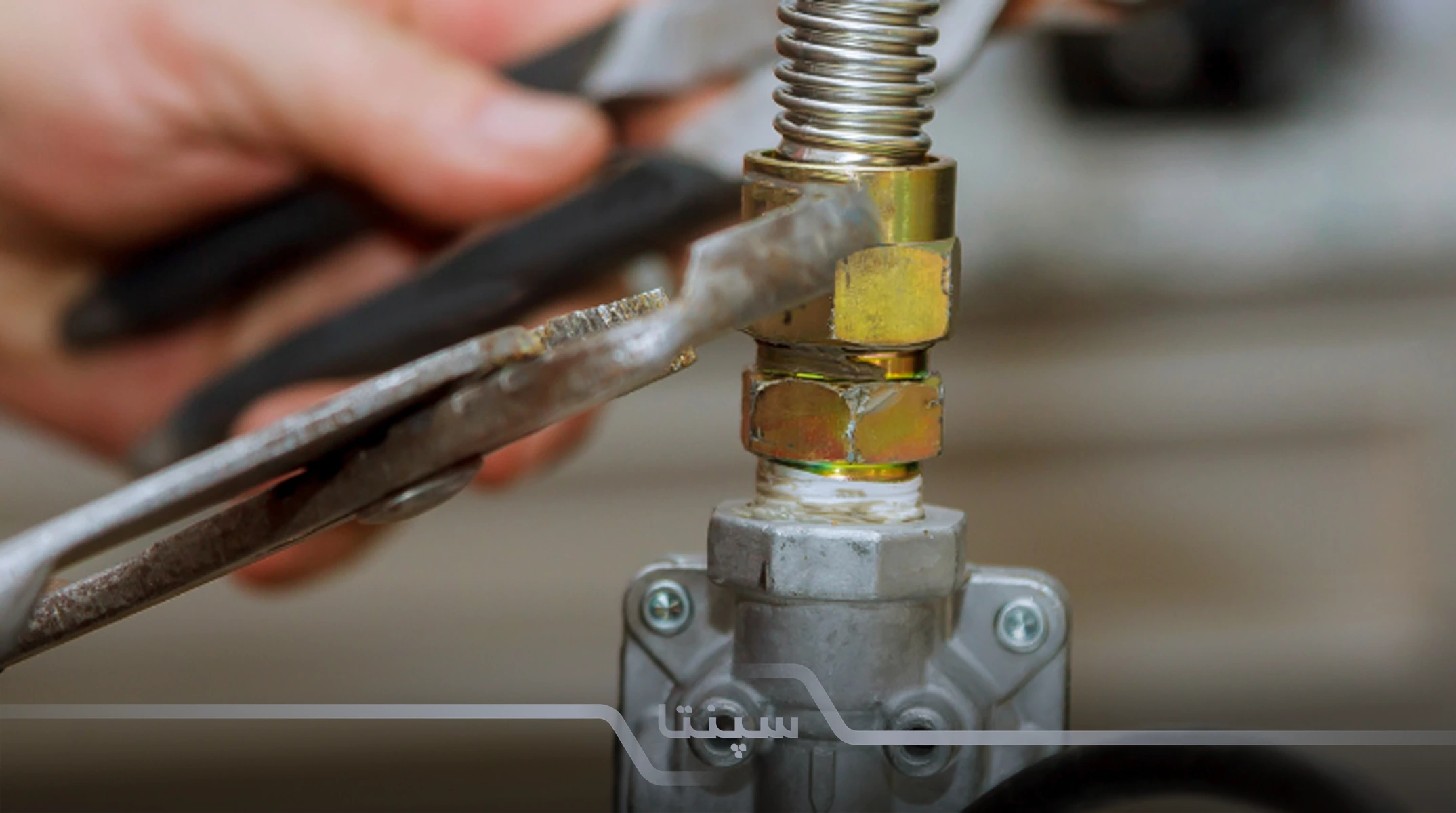

تفاوت در انتخاب قطر لوله بر اساس فشار گاز و طول مسیر

در تعیین قطر لوله گاز، فشار کاری و طول مسیر لوله‌کشی دو عامل کلیدی هستند که تاثیر مستقیمی بر ظرفیت جریان و افت فشار دارند.

1. در مسیرهای کوتاه با فشار گاز بالا، لوله می‌تواند قطر کمتری داشته باشد. چون افت فشار محدود است و جریان گاز به‌راحتی تامین می‌شود.
2. در مقابل، در مسیرهای طولانی یا زمانی که فشار گاز پایین است، افت فشار افزایش می‌یابد و برای حفظ جریان مناسب، نیاز به قطر لوله بزرگ‌تر است.

بنابراین، انتخاب قطر لوله همواره باید به‌صورت همزمان با بررسی طول مسیر و فشار ورودی گاز انجام شود تا کارایی سیستم و ایمنی مصرف‌کنندگان تضمین شود.

اشتباهات رایج در بازار و هزینه‌های بلندمدت

در بسیاری از پروژه‌ها، نصابان یا فروشندگان بدون محاسبه دقیق، از سایزهای رایج یا تجربی برای لوله‌کشی استفاده می‌کنند. این اشتباهات شامل:

1. انتخاب لوله با قطر کمتر از نیاز واقعی
2. عدم توجه به طول مسیر یا افت فشار
3. نادیده گرفتن ظرفیت کل مصرف گاز

در کوتاه‌مدت ممکن است هزینه‌ها کمتر باشد. اما در بلندمدت باعث افت فشار گاز، عملکرد ناکافی وسایل، نیاز به تعویض یا اصلاح لوله‌ها و افزایش هزینه‌های نگهداری و انرژی می‌شود. بنابراین، رعایت استانداردهای مبحث ۱۷ و محاسبه دقیق قطر لوله، نه تنها ایمنی را تضمین می‌کند بلکه هزینه‌های عملیاتی و تعمیرات آینده را کاهش می‌دهد.

ابزارها و نرم‌افزارهای کمک-محاسبه قطر لوله گاز خانگی کدام است؟

برای محاسبه دقیق قطر لوله گاز خانگی، استفاده از نرم‌افزارهای تخصصی سایزینگ لوله می‌تواند به مهندسان و طراحان سیستم‌های گازرسانی کمک شایانی کند. در ادامه، برخی از ابزارهای معتبر و کاربردی در این حوزه معرفی می‌شوند:

• نرم‌افزار پایپ سایزینگ  (Pipe Sizing Calculator)

این نرم‌افزار با دقت بالا و الگوریتم‌های بهینه، امکان محاسبه قطر لوله‌ها را با توجه به فشار، دبی، جنس لوله و نوع سیال فراهم می‌کند. استفاده از این ابزار موجب کاهش خطاهای طراحی، صرفه‌جویی در هزینه و افزایش بهره‌وری سیستم‌های لوله‌کشی صنعتی و ساختمانی می‌شود. همچنین، امکان ذخیره‌سازی پروژه‌ها و گزارش‌گیری حرفه‌ای، کار مهندسان را تسهیل می‌کند.

• نرم‌افزار Design Tools PipeSizer

این نرم‌افزار کاربردی تحت ویندوز به منظور سایزینگ لوله‌ها، مقدار گذر سیال لوله‌ها، افت فشار و سرعت سیال، بر اساس جنس و سایز لوله به کار می‌رود. روش‌های متنوعی برای سایزینگ انواع لوله‌ها با جنس‌های مختلف وجود دارد که می‌توان با داشتن دبی، سرعت سیال، افت فشار و تعیین جنس لوله، سایز لوله مورد نظر را تعیین کرد.

• نرم‌افزار محاسبات سایزینگ لوله و تاسیسات بهداشتی و گرمایشی

این نرم‌افزار کم‌حجم با کارایی بسیار زیاد و استفاده آسان برای همه کاربران به دو زبان فارسی و انگلیسی ارائه شده است. از ابزارهای قابل استفاده در این نرم‌افزار می‌توان به محاسبه سایز لوله‌های آب سرد و گرم مصرفی، محاسبات پمپ، مخزن ذخیره و افت فشار شبکه آب مصرفی، طراحی کانال، طراحی جکوزی، محاسبه حداکثر ظرفیت لوله‌های فولادی برای گاز طبیعی، محاسبه افت فشار خط لوله و محاسبه هد و مکش پمپ اشاره کرد.

• اپلیکیشن “Pipe Sizing” برای اندروید

این برنامه کاربردی برای اندازه‌گیری لوله‌ها با توجه به جریان حجمی یا سایر خواص مانند جرم، چگالی، حجم، زمان و جریان است. پس از محاسبه قطر لوله، می‌توان قطر دیگری را برای محاسبه مجدد سرعت واقعی در جریان ثابت یا جریان واقعی با سرعت ثابت انتخاب کرد.

• جدول سایزینگ لوله گاز ساختمان

برای محاسبه سایز لوله گاز ساختمان، می‌توان از جدول سایزینگ لوله گاز استفاده کرد. در این جدول، اساس کار بر مبنای دورترین نقطه مصرف است. با داشتن دورترین نقطه مصرف از ساختمان، می‌توان در جدول لوله کشی گاز مشاهده کرد که هر سایز لوله، گنجایش چه حجمی از خروجی گاز را دارد. این جدول به تایید سازمان نظام مهندسی رسیده است و در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرد.

معرفی چند اپلیکیشن / فایل اکسل مناسب محاسبه اپلیکیشن‌ها و نرم‌افزارهای تخصصی

1. Gas Pipe Sizing Calculator: این اپلیکیشن برای دستگاه‌های اندرویدی طراحی شده و به‌راحتی با وارد کردن پارامترهایی مانند نوع گاز، ورودی حرارتی دستگاه، طول لوله، تعداد اتصالات و نوع لوله (مس، فولاد، پلی‌اتیلن)، قطر مناسب لوله را محاسبه می‌کند.
2. Pipe Sizing Calculator: نرم‌افزاری با دقت بالا که محاسبه قطر لوله‌ها را با توجه به فشار، دبی، جنس لوله و نوع سیال انجام می‌دهد. این ابزار موجب کاهش خطاهای طراحی، صرفه‌جویی در هزینه و افزایش بهره‌وری سیستم‌های لوله‌کشی می‌شود.
3.  Design Tools PipeSizer: نرم‌افزار کاربردی تحت ویندوز برای سایزینگ لوله‌ها، مقدار گذر سیال، افت فشار و سرعت سیال در لوله‌ها، بر اساس جنس و سایز لوله. این نرم‌افزار از استانداردهای جهانی مانند ANSI، DIN و ISO پشتیبانی می‌کند.

فایل‌های اکسل و جداول آنلاین

1. جدول سایزینگ لوله گاز فشار ضعیف: جدولی که با توجه به طول لوله (دورترین نقطه مصرف) و ظرفیت مصرف گاز، قطر مناسب لوله را تعیین می‌کند. این جدول به تایید سازمان نظام مهندسی رسیده و می‌تواند به‌عنوان مرجع در طراحی سیستم‌های لوله‌کشی گاز خانگی استفاده شود.
2. جدول مصرف گاز خانگی: جدولی که میزان مصرف گاز دستگاه‌های مختلف مانند اجاق گاز، پکیج، آبگرمکن و موتورخانه را نشان می‌دهد. این جدول برای محاسبه مجموع مصرف گاز و تعیین قطر مناسب لوله کاربرد دارد.

نکات مهم استفاده از این ابزارها برای پروژه‌های ایرانی

1. تطابق با استاندارد ملی ایران: هنگام استفاده از نرم‌افزارها و جداول خارجی، اطمینان حاصل کنید که نتایج با مبحث ۱۷ مقررات ملی ساختمان و استانداردهای گازرسانی ایران هم‌خوانی داشته باشند.
2. ورودی دقیق داده‌ها: دبی گاز وسایل، طول مسیر لوله، تعداد اتصالات و فشار ورودی باید با دقت وارد شوند. چون حتی خطای جزئی در داده‌ها می‌تواند منجر به انتخاب نادرست سایز لوله و افت فشار شود.
3. توجه به شرایط واقعی پروژه: جنس لوله، نوع اتصالات، ارتفاع ساختمان و مسیر واقعی لوله‌کشی را در نظر بگیرید و صرفا به مقادیر پیشنهادی نرم‌افزار اکتفا نکنید.
4. اعتبار نرم‌افزار: از نسخه‌های معتبر و به‌روز نرم‌افزارها یا اپلیکیشن‌ها استفاده کنید و مطمئن شوید الگوریتم محاسبات بر اساس اصول هیدرولیکی و استانداردهای مرجع است.
5. کنترل نهایی توسط مهندس مسئول: نتایج نرم‌افزار باید توسط مهندس تاسیسات مکانیکی یا ناظر دارای صلاحیت بررسی و تایید شود تا از لحاظ ایمنی و کارایی سیستم مطمئن باشید.
6. رعایت محدودیت‌های عملی: نرم‌افزارها ظرفیت تئوری لوله را نشان می‌دهند. اما باید به ملاحظات اجرایی و دسترسی به مسیر لوله، خم‌ها و اتصالات واقعی نیز توجه شود.

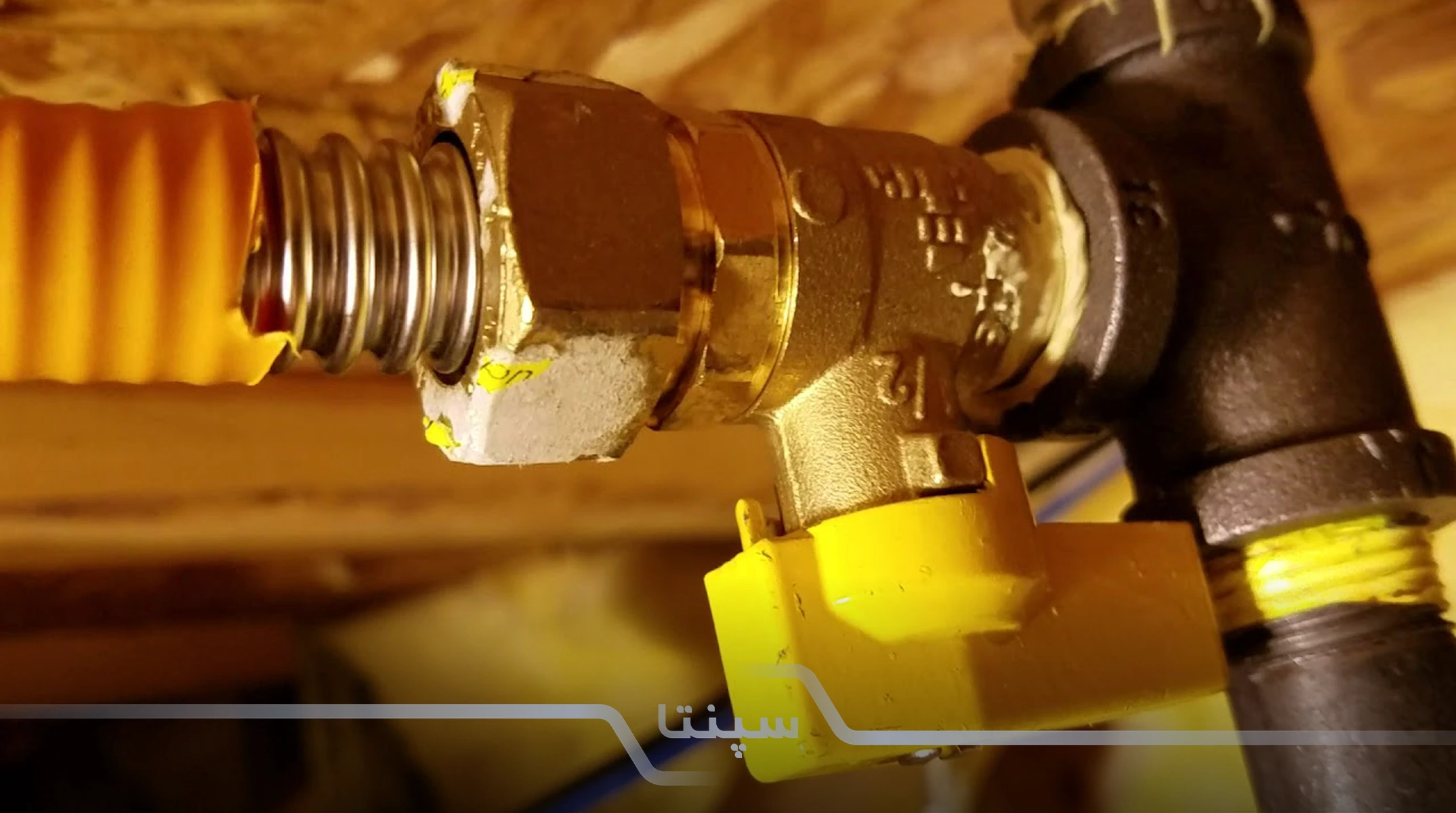

نکات اجرایی مهم در نصب لوله گاز خانگی پس از انتخاب قطر درست چیست؟

1. کنترل مسیر و جانمایی لوله‌ها: مسیر لوله‌ها باید کوتاه‌ترین و مستقیم‌ترین مسیر ممکن باشد و از عبور از مکان‌های پرخطر، حرارتی یا مرطوب جلوگیری شود.
2. استفاده از اتصالات استاندارد: کلیه اتصالات، زانوها و سه‌راهی‌ها باید از نوع استاندارد و مناسب فشار گاز انتخاب شوند تا از نشت و افت فشار جلوگیری شود.
3. رزوه‌زنی دقیق و آب‌بندی: سر لوله‌ها باید با ابزار مناسب رزوه شوند و از نخ تفلون یا ماستیک مخصوص گاز برای آب‌بندی استفاده گردد.
4. فاصله ایمنی از منابع حرارتی: لوله‌ها باید حداقل فاصله استاندارد از شومینه، بخاری و منابع حرارتی دیگر داشته باشند تا پوشش و جنس لوله آسیب نبیند.
5. حمایت و مهار لوله‌ها: نصب بست‌ها، گیره‌ها و ساپورت‌ها باید مطابق استاندارد انجام شود تا لوله در اثر وزن یا ارتعاشات ساختمان خم یا جابه‌جا نشود.
6. کنترل نشت گاز: پس از نصب، کل سیستم باید با فشار آزمون و محلول صابون یا دستگاه نشت‌یاب کنترل شود تا هیچ نقطه نشتی وجود نداشته باشد.
7. رعایت شیب مناسب: لوله‌های افقی باید شیب کمی به سمت مصرف‌کننده یا مسیر تخلیه داشته باشند تا تجمع رطوبت و ذرات جلوگیری شود.
8. مستندسازی و ثبت مسیر: مسیر لوله‌ها و سایز هر شاخه باید ثبت شود تا در بازسازی، تعمیر یا ارتقا سیستم، اطلاعات کامل در دسترس باشد.

انتخاب مسیر، جلوگیری از خوردگی و تهویه مناسب

1. در طراحی مسیر لوله‌کشی، باید کوتاه‌ترین و مستقیم‌ترین مسیر ممکن انتخاب شود تا افت فشار کاهش یابد و دسترسی برای تعمیر و نگهداری آسان باشد.
2. برای جلوگیری از خوردگی، استفاده از لوله‌های گالوانیزه با پوشش مناسب، نصب ساپورت‌ها به گونه‌ای که لوله‌ها با سطوح مرطوب تماس نداشته باشند و رعایت فاصله ایمنی از منابع رطوبت و حرارت ضروری است.
3. همچنین، تهویه مناسب فضاهای نصب لوله به ویژه در مکان‌های بسته و زیرزمین، اهمیت بالایی دارد تا در صورت نشت احتمالی، گاز تجمع نکرده و خطر انفجار یا خفگی کاهش یابد.

تست فشار، بازرسی و تحویل به شرکت گاز مطابق مبحث ۱۷

پس از اتمام نصب لوله‌کشی گاز خانگی، اجرای تست فشار سیستم ضروری است تا مطمئن شویم هیچ نشتی وجود ندارد. این آزمون معمولا با فشار آب یا هوا مطابق ضوابط مبحث ۱۷ انجام می‌شود و همه اتصالات، زانوها و شاخه‌ها کنترل می‌شوند.

پس از تایید سلامت سیستم، بازرسی توسط ناظر مجاز یا شرکت گاز انجام شده و در صورت تایید، تحویل رسمی به شرکت گاز صورت می‌گیرد. این فرآیند تضمین می‌کند که سیستم گازرسانی ایمن، استاندارد و مطابق مقررات ملی
