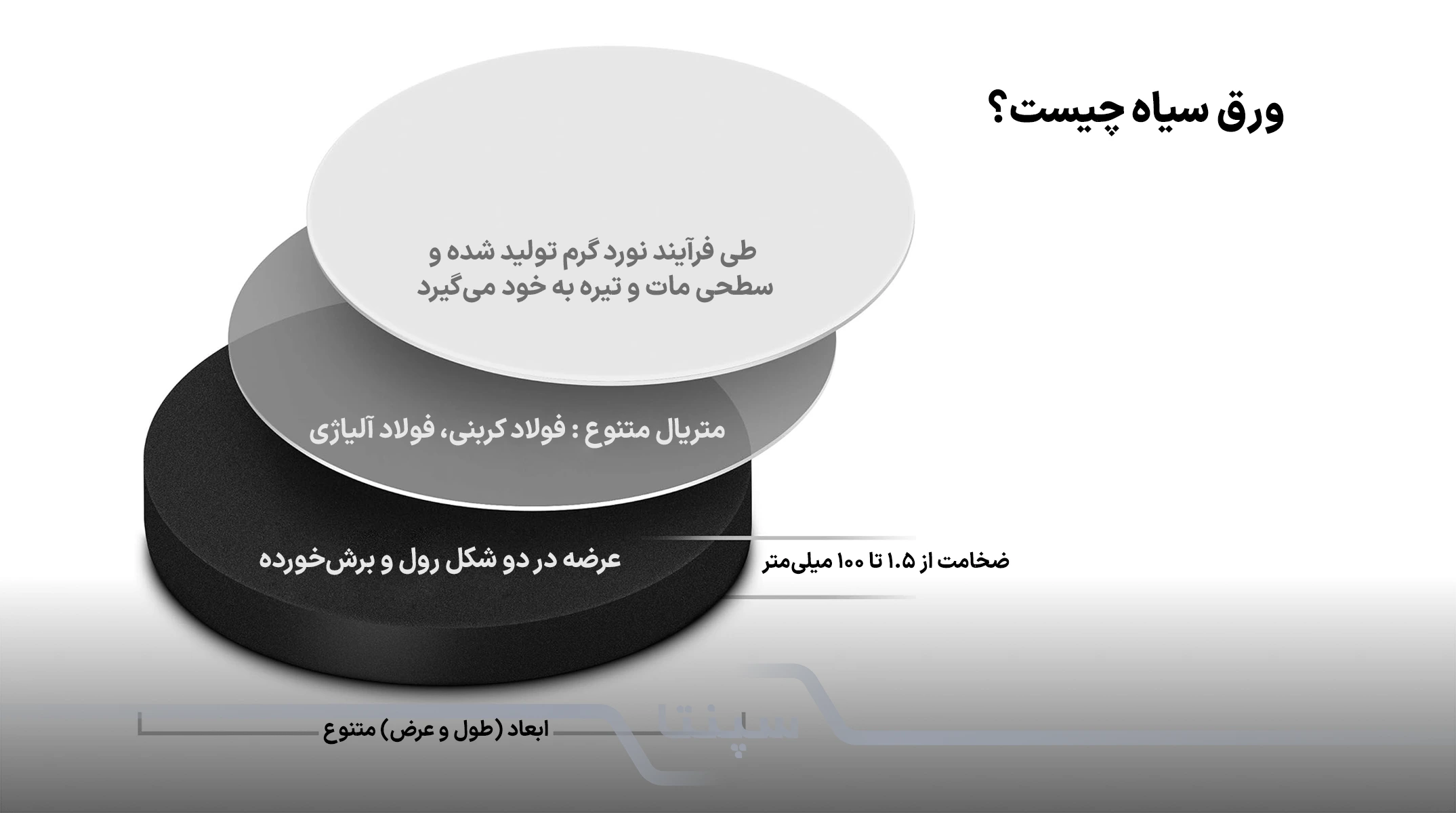

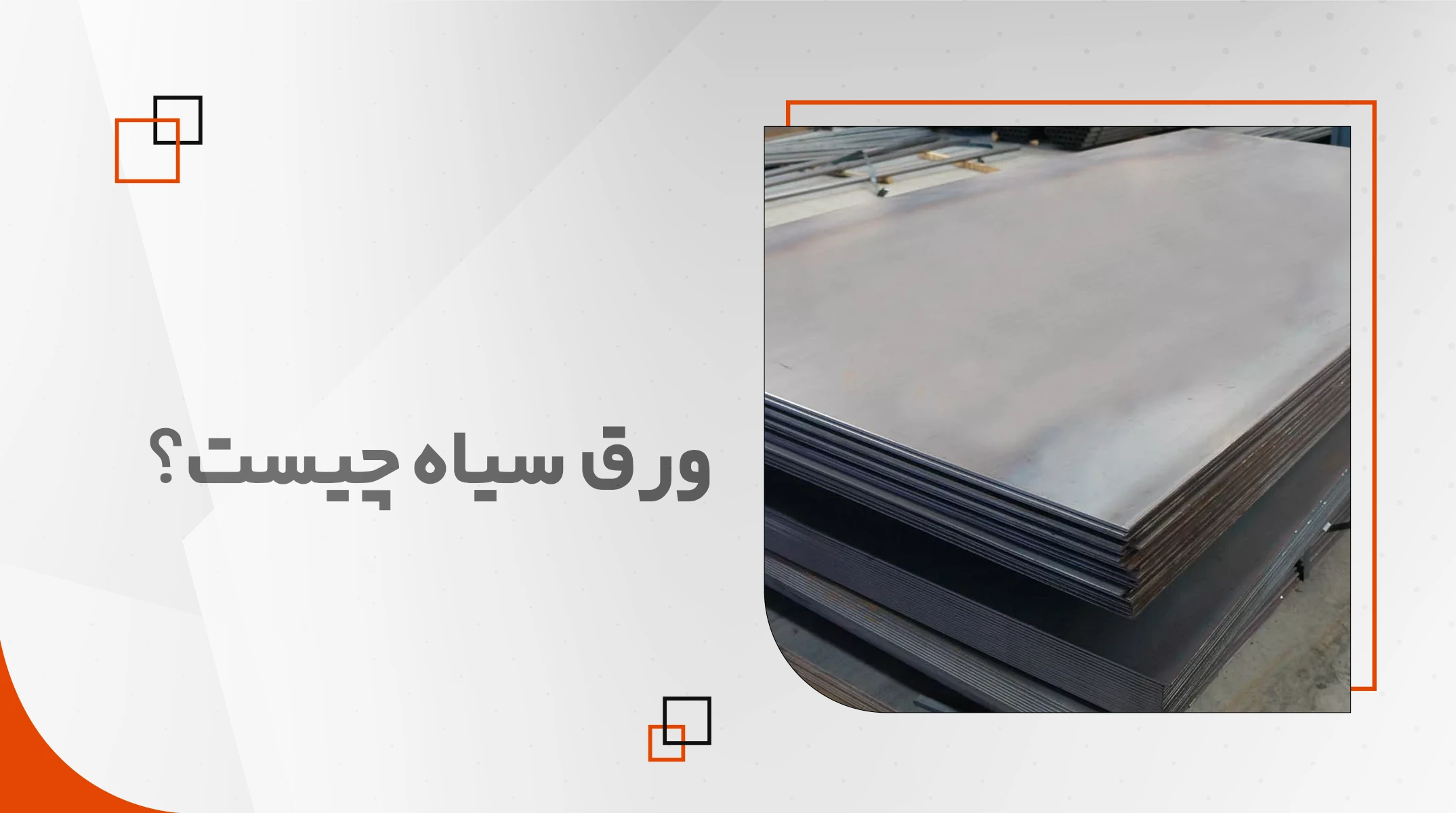

ورق سیاه (Black Iron Sheet) نوعی صفحه فولادی است که در صنایع مختلف کاربرد دارد و با نامهایی مانند ورق کربن استیل یا پلیت سیاه نیز شناخته میشود. این محصول به دلیل انعطافپذیری بالا، استحکام مناسبی داشته و در پروژههای ساختمانی، خودروسازی، پتروشیمی و کشاورزی مورد استفاده قرار میگیرد.
ورقهای سیاه در دو شکل رول و برشخورده به بازار عرضه میشود. این محصول طی فرآیند نورد گرم تولید شده و در نتیجه سطحی مات و تیره به خود میگیرد. به همین دلیل، در صنعت فولاد آن را با نام ورق نورد گرم میشناسند.
ورقهای سیاه چه نقشی در صنعت دارند؟
تولید تجهیزاتی مثل لوله گالوانیزه یا لوله تست آب جهت تاسیسات مسکونی و صنعتی یا لوله گلخانه نیز به ورقهای سیاه وابسته است. در واقع تمام مقاطع فولادی و لولههای درزدار از فرمدهی ورق سیاه تولید میشوند. از این رو قیمت لوله گالوانیزه، لولههای سیاه و حتی مقاطع فولادی به ورق سیاه وابسته است.

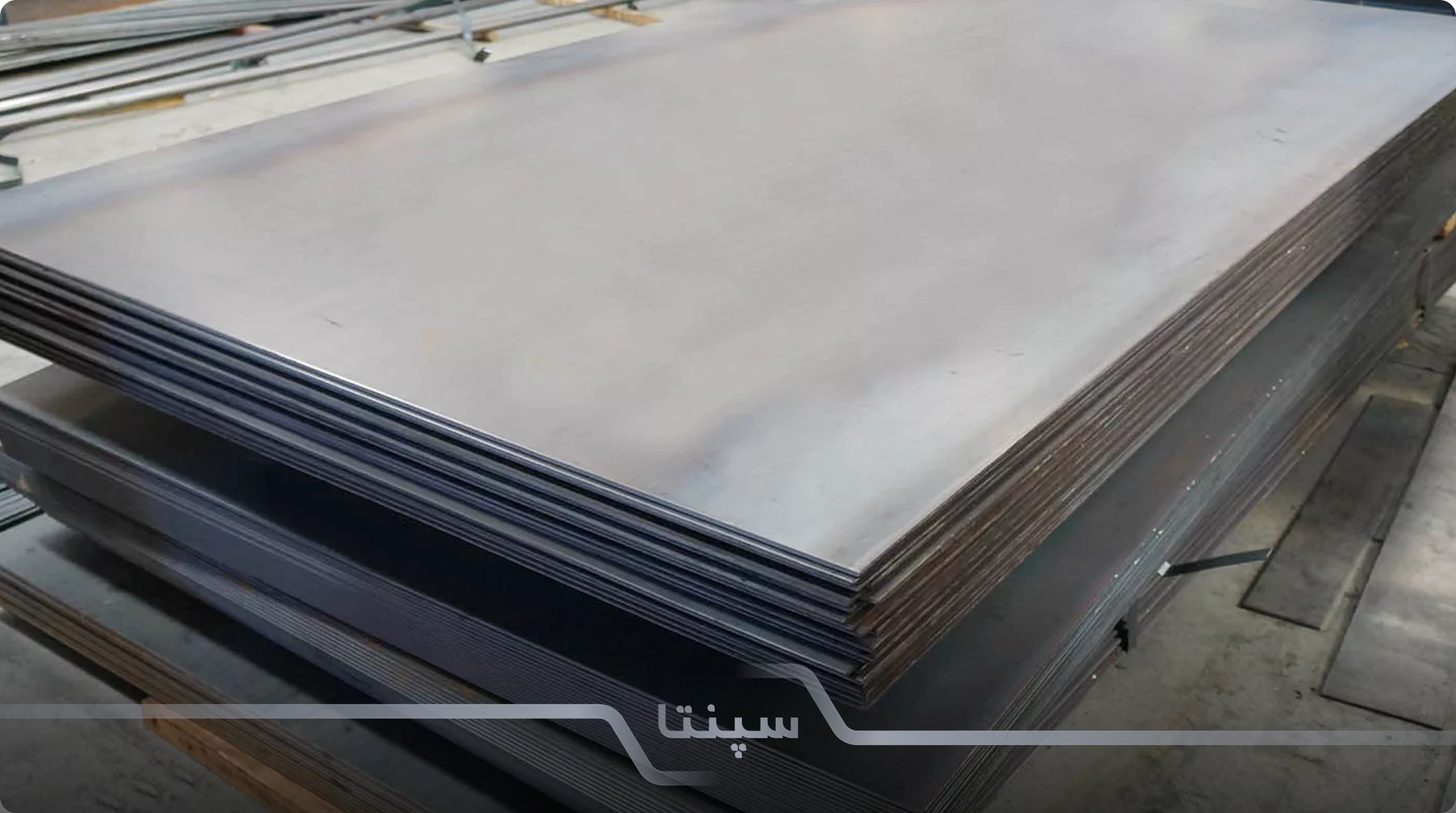

ویژگیها و مشخصات فنی ورق سیاه چیست؟
- تولید به روش نورد گرم
- سطح مات و تیره
- استحکام و مقاومت بالا
- انعطافپذیری مناسب
- عرضه در دو نوع رول و شیت (برشخورده)
- ضخامت متنوع (از ۱.۵ تا ۱۰۰ میلیمتر)
- استانداردهای مختلف (ST37، ST52 و …)
- چگالی حدود ۷.۸۵ گرم بر سانتیمتر مکعب
- قابلیت جوشکاری و برشکاری آسان
- مقاومت در برابر ضربه و فشار
- قابلیت شکلپذیری و فرمدهی مناسب
- تولید در ابعاد استاندارد و سفارشی
- امکان پوششدهی با رنگ، گالوانیزه یا سایر پوششهای محافظتی
ابعاد استاندارد ورق سیاه
ورقهای سیاه، در ابعاد و سایزهای متنوعی تولید میشوند؛ به طور کل، سایزها و ابعاد رایج برای ورقهای سیاه موجود در بازار به شرح زیر است:
- ضخامت ورق سیاه: 1.۵ تا ۱۰۰ میلیمتر
- عرض ورق سیاه: از ۱۰۰ سانتیمتر تا ۲۰۰ سانتیمتر
- طول ورق سیاه: بدون محدودیت
| طول ورق سیاه (m) | عرض ورق سیاه (m) | ضخامت (mm) | وزن ورق سیاه (Kg) |
| ورق سایز ۲ | ۱ | ۲ | ۳۲ |
| ورق سایز ۲ | ۱ | ۲.۵ | ۴۰ |
| ورق سایز ۲.۵ | ۱.۲۵ | ۳ | ۷۵ |
| ورق سایز ۶ | ۱.۵ | ۴ | ۲۸۸ |
| ورق سایز ۶ | ۱.۵ | ۶ | ۴۳۲ |
| ورق سایز ۶ | ۱.۵ | ۸ | ۵۷۶ |
| ورق سایز ۶ | ۱.۵ | ۱۰ | ۷۲۰ |
| ورق سایز ۶ | ۱.۵ | ۱۲ | ۸۶۴ |
| ورق سایز ۶ | ۱.۵ | ۱۵ | ۱۰۸۰ |
| ورق سایز ۶ | ۲ | ۲۰ | ۱۹۲۰ |
| ورق سایز ۶ | ۲ | ۲۵ | ۲۴۰۰ |

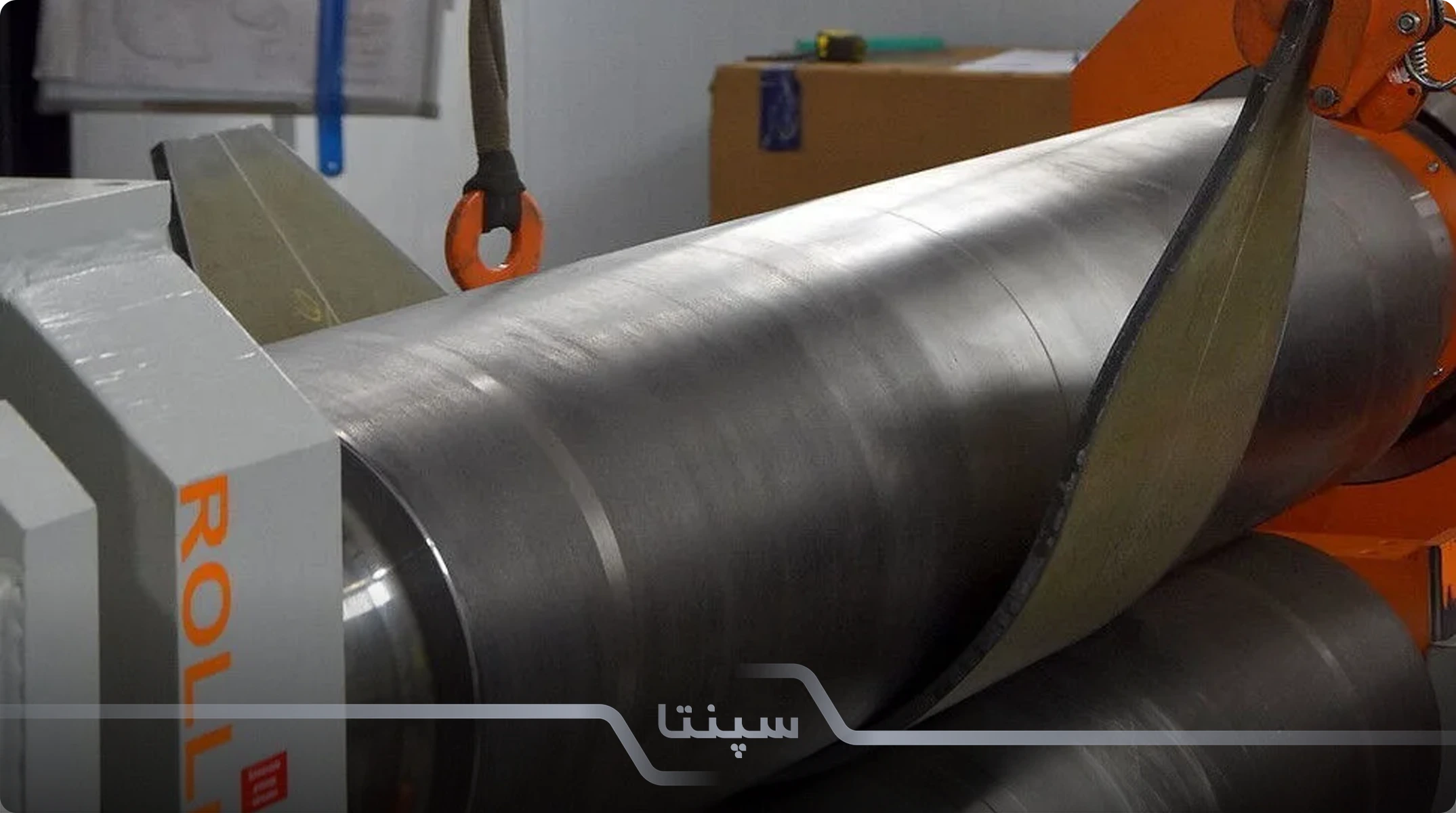

وزن ورق سیاه را چگونه محاسبه کنیم؟
برای محاسبه وزن ورقهای سیاه، ابتدا باید ابعاد ورق و چگالی فولاد را بدانید. سپس از طریق فرمول زیر اقدام کنید:
وزن ورق = طول × عرض × ضخامت × چگالی فولاد
چگالی فولاد معمولا حدود ۷.۸۵ گرم بر سانتیمتر مکعب است.
مراحل محاسبه:
- طول و عرض ورق را به سانتیمتر اندازهگیری کنید.
- ضخامت ورق را به میلیمتر اندازهگیری کنید و آن را به سانتیمتر تبدیل کنید (۱ میلیمتر = 0.۱ سانتیمتر).
- سپس مقادیر را در فرمول قرار دهید.
به عنوان مثال، برای ورق سیاه با ابعاد ۲۰۰ سانتیمتر طول، ۱۰۰ سانتیمتر عرض و ضخامت ۵ میلیمتر:
- طول = 200 cm
- عرض = 100 cm
- ضخامت = 5 mm = 0.5 cm
- وزن ورق = 200 × ۱۰۰ × ۰.۵ × ۷.۸۵ = 7850 گرم یا ۷.۸۵ کیلوگرم
به این ترتیب، وزن ورق سیاه محاسبه میشود.
نکته: وزن هر مقدار ورق (مثلا ۱ شیت ۲در ۳) با هم ثابت نیست و ممکن است کمی با هم متفاوت باشند. این تفاوت وزنی تغییر ناگهانی ضخامت در بخشی از ورق ناشی از ایرادات فنی تولید، ایجاد میشود.

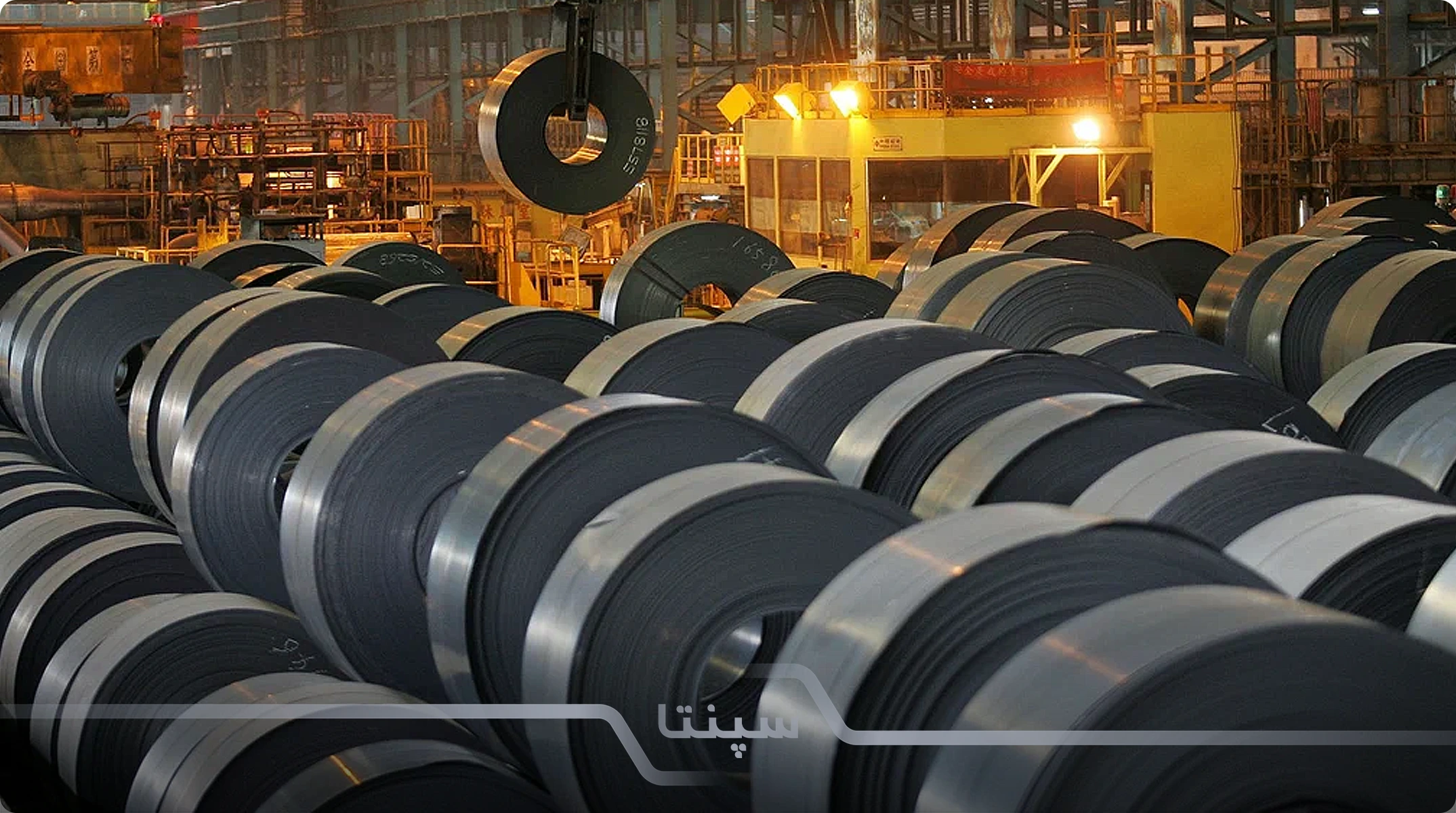

کاربرد ورق سیاه چیست؟
- ساخت سازههای فولادی: در ساخت ساختمانها، پلها، برجها و سازههای صنعتی، سازههای فلزی از ورقهای سیاه استفاده میشود.
- صنعت خودروسازی: در تولید بدنه خودروها، شاسی و قطعات داخلی مانند درها، سقفها، بدنه، میلنگ و پنلها از ورق سیاه بهره میبرند.
- تولید لوله و پروفیل: ورق سیاه در تولید انواع پروفیل و لوله (سیاه و گالوانیزه) نقش اساسی دارند. لولههای صنعتی و تست مثل انواع لوله گالوانیزه، لوله سیاه، لوله آتشنشانی، لولههای خطوط انتقال آب، نفت و گاز، انواع قوطی و پروفیلهای باز و داربستها از فرمدهی و نورد این ورقها تولید میشود. حتی لوله API نیز از ورق سیاه مخصوص با استاندارد API تولید میگردد.
- ساخت کشتی و تجهیزات دریایی: در صنعت کشتیسازی و تولید تجهیزات دریایی مانند تانکرها، مخازن و سازههای شناور، ورقهای سیاه به کار میروند.
- ساخت ماشینآلات صنعتی: بسیاری از تجهیزات صنعتی مانند مخازن فشار، مبدلهای حرارتی و ماشینآلات سنگین با استفاده از ورق سیاه ساخته میشوند.
- لوازم خانگی: در تولید لوازم خانگی مانند یخچالها، اجاقها و ماشینهای لباسشویی، ورقهای سیاه به عنوان ماده اولیه، برخی از تجهیزات داخلی، بدنه و … استفاده میشوند.
- تاسیسات ساختمانی: تمام لولههای تاسیسات یک ساختمان مثل لوله آب و فاضلاب، لوله شوفاژی، لوله گاز خانگی، موتورخانه، ستون گلخانه، اسکلت ساختمان، چهارچوب در و پنجرهها و …. به ورقهای فولادی وابسته است.
انواع ورق سیاه از منظرهای مختلف:
انواع ورق از نظر ظاهر و نوع عرضه
- کلاف ورق سیاه (رول شده): کلاف ورق سیاه بهطور معمول در عرضهای ۱ تا ۲ متر و با ضخامتهایی بین ۲ تا ۱۵ میلیمتر تولید میشود. این ورقها به دلیل ضخامت کم، قابلیت رول شدن دارند و بهصورت کلاف عرضه میشوند. کلاف ورق سیاه معمولا در عرضهای ۱.۲۵، ۱.۵ و ۲ متر تولید میشود و طول آن طبق سفارش مشتری قابل تغییر است.
- ورق فابریک (شیت): ورق فابریک نوعی از ورقهای گرم است که پس از برش دقیق در کارخانه، مطابق با ابعاد مورد نظر مشتری تولید میشود. این ورقها بهدلیل دقت بالای برش و پرداخت لبهها، فاقد هرگونه شکستگی یا کجشدگی هستند و بهعنوان ورقهایی با کیفیت بالا شناخته میشوند. معمولا ضخامت ورق فابریک بیش از ۱۵ میلیمتر است و در انواع مختلف مانند ورق گالوانیزه، استیل و روغنی در بازار موجود میباشد.
انواع ورق از نظر متریال
به طور کلی، ورق گرم یا نوردی را میتوان در دو دسته ورقهای سیاه و ورقهای آلیاژی قرار داد. هر یک از این دستهها ویژگیها و کاربردهای خاص خود را دارند که به نوع آلیاژ و فرآیند تولید آنها بستگی دارد.
- ورق سیاه: که به ورقهای فولادی نورد گرم نیز معروف است، از فرآیند نورد گرم تولید میشود و دارای ویژگیهای خاصی است. این ورقها در صنایع مختلفی مانند ساختمانسازی، ساخت ماشینآلات، لولهسازی و بسیاری از کاربردهای عمومی استفاده میشوند. ورقهای سیاه به دلیل تولید در دمای بالا، سطحی زبر و مات دارند و در ضخامتهای مختلف از ۱ تا ۲۵ میلیمتر تولید میشوند. در ضمن، این ورقها بهدلیل انعطافپذیری و مقاومت بالا در برابر نیروهای کششی، در بسیاری از پروژههای عمرانی و صنعتی کاربرد دارند.
- ورق آلیاژی: ورقهای آلیاژی در مقایسه با ورقهای سیاه، دارای ترکیب شیمیایی خاص و درصد بالاتری از عناصر آلیاژی هستند که خواص مکانیکی آنها را بهبود میبخشد. این ورقها معمولا در صنایع حساس و تخصصی استفاده میشوند که به استحکام و مقاومت در برابر شرایط سخت نیاز دارند. از جمله کاربردهای رایج ورقهای آلیاژی میتوان به صنایع نفت و گاز، پتروشیمی، خودرو و سازههای تحت فشار اشاره کرد. ورقهای آلیاژی در گریدهای مختلف تولید میشوند که با توجه به نیاز، میتوانند شامل ترکیبات مختلفی از کروم، مولیبدن، نیکل و دیگر عناصر آلیاژی باشند تا ویژگیهایی مانند مقاومت در برابر خوردگی، دما و فشار بالا، و شکلپذیری بهتر را ارائه دهند.

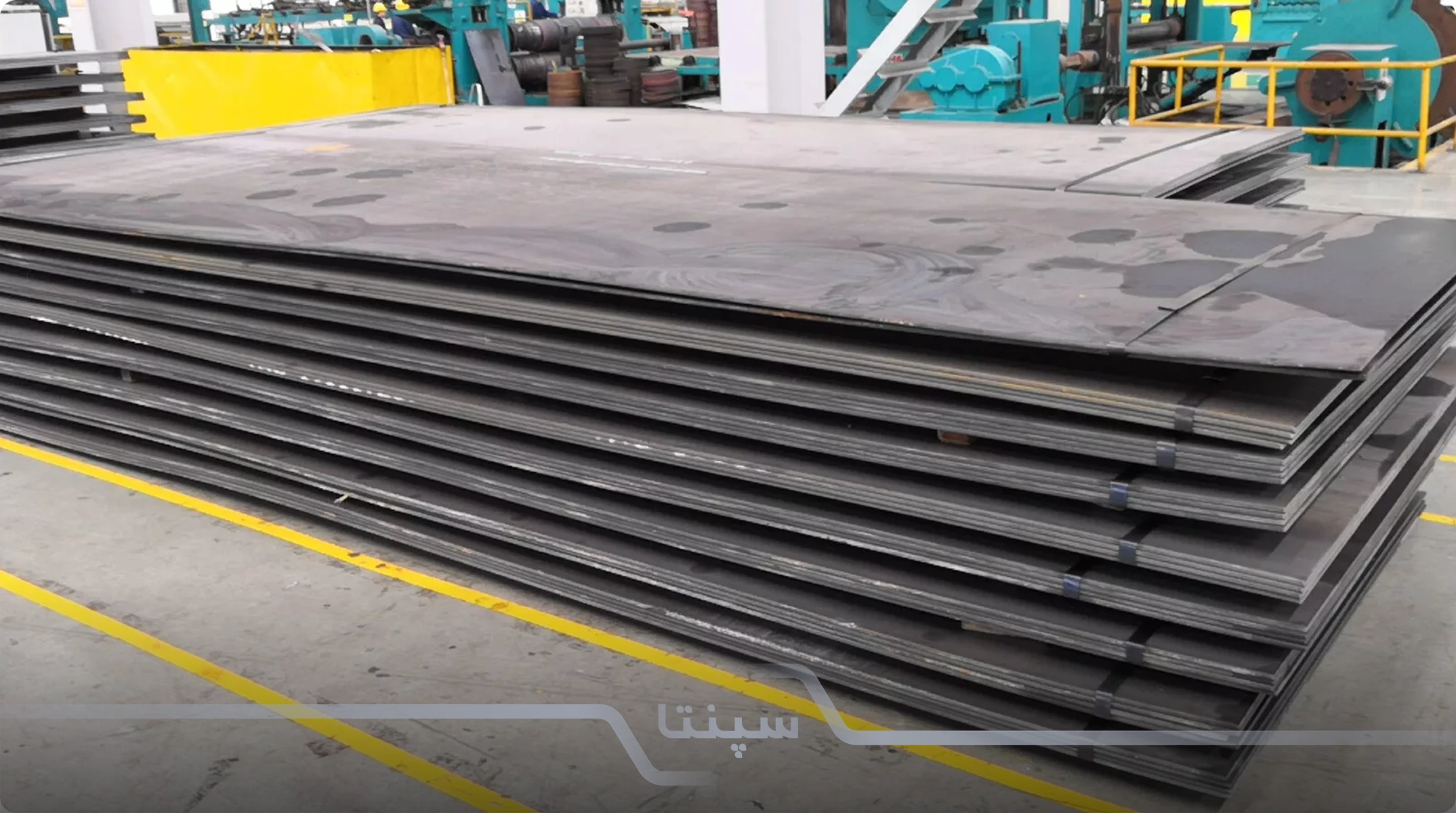

انواع ورق از نظر گرید و کاربرد
ورق سیاه به دلیل تنوع کاربردها در صنایع مختلف، به دو دسته معمولی و صنعتی تقسیم میشود. این طبقهبندی بیشتر بر اساس گرید ساخت ورقها انجام میشود. در این تقسیمبندی، هر چه عدد کنار نماد ST کمتر باشد، ورق نرمتر و انعطافپذیرتر است. بهعکس، هر چه این عدد بالاتر رود، ورق دارای سختی بیشتر و مقاومت بالاتری خواهد بود.
1- ورق سیاه معمولی ST37: ورق ST37، که به فولاد نرمه یا فولاد معمولی نیز معروف است، یکی از ورقهای سیاه پرکاربرد با ترکیب کمکربن است. این ورق به دلیل ویژگیهایی مانند جوشپذیری بالا و استحکام مناسب، عمدتاً در صنعت ساختمانسازی و برای ساخت پروفیلهای سبک استفاده میشود.
2- ورق سیاه صنعتی ST52: ورق ST52 نسبت به ST37 از میزان کربن بیشتری برخوردار است و به همین دلیل دارای سختی و استحکام بالاتری است. این ویژگیها باعث شدهاند که ورق ST52 برای کاربردهای صنعتی خاص مانند صنایع خودروسازی و پتروشیمی مناسب باشد.
3- ورق سیاه A516: ورق A516 بهدلیل تحمل دمای بالا، در ساخت مخازن تحت فشار و در صنایع پتروشیمی مورد استفاده قرار میگیرد. این ورق در چهار گرید ۵۵، ۶۰، ۶۵ و ۷۰ تولید میشود که گرید ۷۰ به دلیل انعطافپذیری و کیفیت بالای خود، در جوشکاری و برشکاری نیز کاربرد دارد.
4- ورق سیاه A283: ورق A283 از جنس فولاد کربنی است که به دلیل مقاومت بالا در برابر فشار و خوردگی، برای ساخت لولهها و دیگهای تحت فشار به کار میرود. این ورق در گریدهای A، B، C و D تولید میشود و ویژگیهایی مانند ماشینکاری و شکلپذیری بالا را داراست.
علاوه بر آن از گریدهای زیر نیز میتوان نام برد:
۵- ورقهای سیاه ck45
۶- ورق اسیدشویی
۷- ورق a36 یا ورقهای دریایی
۸- ورق کاورپلیت یا اسلب
نحوه انتخاب ورق سیاه به چه صورت است؟ هنگام انتخاب ورق سیاه به چه نکاتی توجه کنیم؟
هنگام انتخاب ورق سیاه، اولین نکتهای که باید به آن توجه کنید، نوع و کاربرد آن است. با توجه به نیاز پروژه، ممکن است ورق سیاه به دلیل مقاومت بالا و سختی مناسب انتخاب شود، یا در برخی موارد نیاز به ورقی با سطح صافتر و ظاهری بهتر مانند ورق روغنی باشد. همچنین، باید ضخامت و ابعاد ورق را متناسب با نیاز خود تعیین کنید تا کارایی مناسبی در پروژه داشته باشد.
دیگر عواملی که در انتخاب ورق سیاه موثر هستند، ویژگیهای مکانیکی مانند سختی و کشسانی ورق، و همچنین استانداردهای تولید آن است. برخی پروژهها نیاز به ورقهایی با ویژگیهای خاص دارند که باید طبق استانداردهای مشخص انتخاب شوند. علاوه بر این، میزان دقت در ابعاد و کیفیت سطح ورق از دیگر نکات مهم در انتخاب ورق سیاه است.

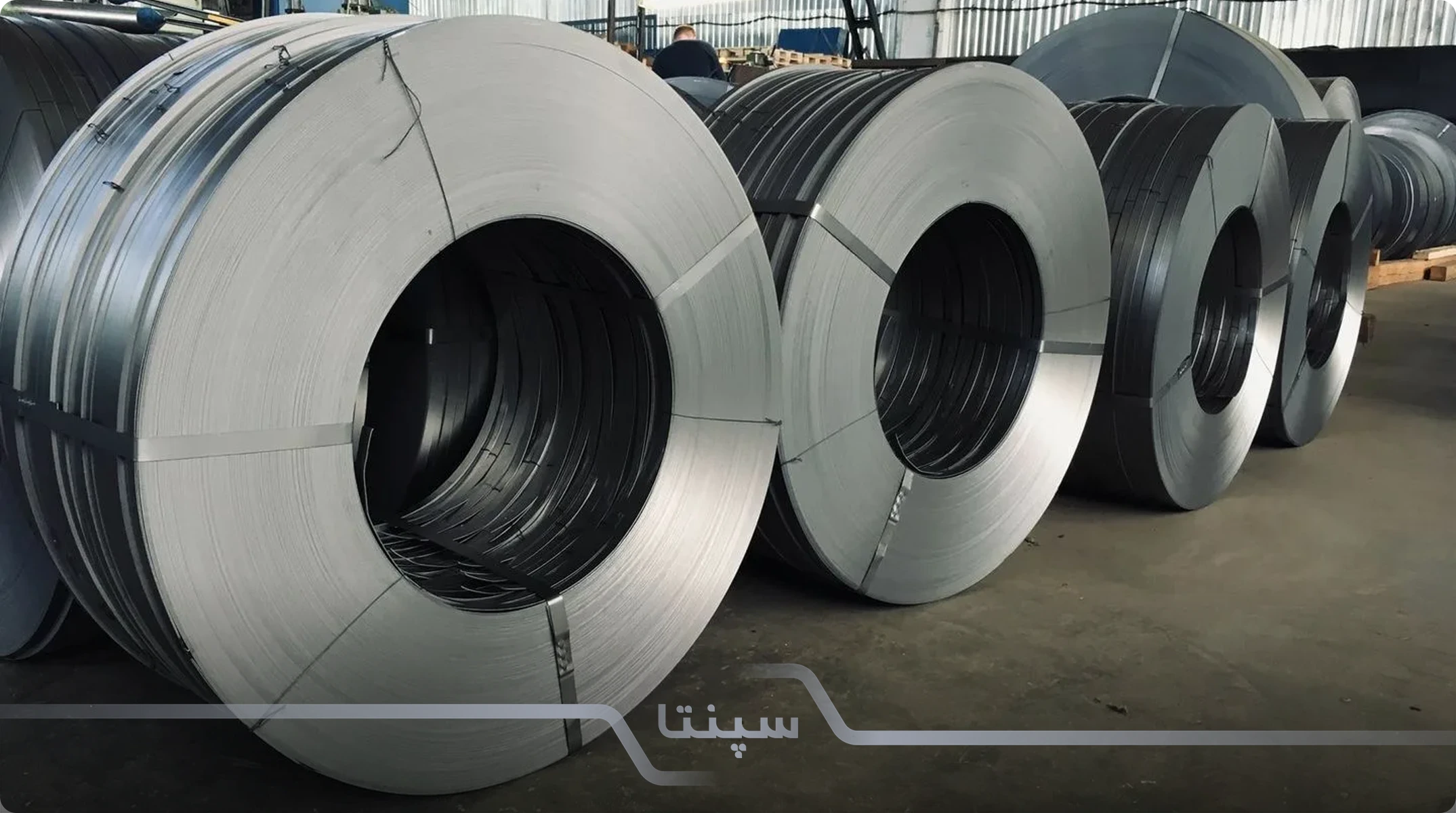

۵ دلیل مهم برای استفاده از ورق سیاه کدام است؟
- قیمت مقرونبهصرفه
ورق سیاه نسبت به سایر ورقهای فولادی، بهویژه ورقهای نورد سرد، هزینه تولید کمتری دارد که باعث کاهش قیمت نهایی آن میشود.
- استحکام و مقاومت بالا
به دلیل ترکیب شیمیایی و فرآیند تولید در دمای بالا، ورق سیاه مقاومت مکانیکی بالایی داشته و برای ساخت سازههای سنگین مانند اسکلتهای فلزی، پلها و مخازن صنعتی مناسب است.
- تولید در ابعاد و ضخامتهای متنوع
این ورق در ضخامتهای مختلف (از ۱.۵ تا ۱۰۰ میلیمتر) و به صورت رول یا شیت (برش خورده) تولید میشود که امکان استفاده در پروژههای مختلف را فراهم میکند.
- کاربرد گسترده در صنایع مختلف
ورق سیاه در صنایعی مانند ساختمانسازی، خودروسازی، پتروشیمی، کشتیسازی، تولید ماشینآلات و صنایع کشاورزی به کار میرود و یکی از پرکاربردترین محصولات فولادی محسوب میشود.
- قابلیت جوشکاری و شکلپذیری بالا
این محصول بهراحتی جوشکاری شده و قابلیت خمکاری، برش و شکلدهی دارد که امکان استفاده در سازههای فلزی، تولید قطعات صنعتی و تجهیزات سنگین را فراهم میکند.
مراحل تولید ورق سیاه (نورد گرم):
- وارد شدن مواد اولیه: فرآیند تولید ورق سیاه با وارد شدن مواد اولیه مانند سنگ آهن و قراضه آغاز میشود.
- گرمادهی اسلبها در کوره پیشگرم: اسلبهای فولادی در کورههای پیشگرم تا دمای ۱۳۰۰ درجه سانتیگراد حرارت داده میشوند. این مرحله برای از بین بردن عیوب ساختاری فولاد و آمادهسازی آن برای مراحل بعدی است. دقت در میزان گرمادهی در این مرحله بسیار مهم است.
- خنککاری و پوستهزدایی: پس از کوره پیشگرم، اسلبها وارد فرآیندهای خاصی برای خنککاری و پوستهزدایی میشوند تا به ویژگیهای مکانیکی مطلوب دست یابند.
- کاهش ضخامت ورق: پس از پایان فرآیند خنککاری، اسلبها به غلتکهای کاهش ضخامت ورق منتقل میشوند، که باعث کاهش ضخامت ورقها میشود.
- مرحله جعبهی کلاف: در این مرحله از تولید، ورقها وارد جعبهی کلاف میشوند. این مرحله برای همسطحسازی ورقها و بهوجود آوردن ویژگیهای مکانیکی یکسان در تمام ورقها طراحی شده است.
- نورد نهایی: ورقها وارد مرحلهی نورد نهایی میشوند، که در این مرحله ضخامت ورقها بهطور بیشتر کاهش مییابد. ورقها با سرعتی حدود ۱۰ تا ۲۰ متر بر ثانیه از میان قفسههای نورد نهایی عبور میکنند. هر نورد معمولا از ۵ تا ۷ قفسه تشکیل میشود.
- خنککاری نهایی: پس از نورد نهایی، دمای ورقها به زیر ۶۰۰ درجه سانتیگراد کاهش مییابد تا برای مرحلهی بعدی آماده شوند.
- کلافپیچی: در این مرحله، ورقها به صورت کلافهای طویل جمعآوری میشوند و به بازار ارسال میشوند. در صورتی که مشتریان درخواست ورقها در ابعاد خاص داشته باشند، ورقها در اندازههای دلخواه برش میخورند.
این مراحل به ترتیب انجام میشوند تا در نهایت ورقهای سیاه با کیفیت تولید و آماده عرضه به بازار شوند.
ورق سیاه چه تفاوتی با سایر ورقهای فولادی یا فلزی دارد؟
- ورق سیاه نوعی صفحات فولادی است که از طریق فرآیند نورد گرم تولید میشود. این ورقها بهطور قابل توجهی با ورقهای دیگری مانند ورقهای روغنی و ورقهای گالوانیزه تفاوت دارند، چرا که ورقهای روغنی و گالوانیزه پس از مراحل اسیدشویی و نورد سرد به تولید میرسند.
- ورقهای سیاه معمولا ظاهر مات و تیرهای دارند و در مقایسه با ورقهای دیگر، بیشتر در تناژهای سنگین تولید میشوند. این در حالی است که ورقهای روغنی دارای سطح براق و رنگی نقرهای هستند.
- از نظر ویژگیهای فنی، ورق سیاه به دلیل مقاومت بالای خود شناخته میشود، هرچند از نظر ظاهری نسبت به سایر ورقها، جذابیت کمتری دارد.
این خصوصیات نسبت به نوع ورق و نیاز خاص پروژه میتواند متفاوت باشد. در انتخاب ورقهای فولادی مناسب برای کاربردهای خاص، عواملی چون دقت، ظرافت و میزان مقاومت مورد نیاز باید مد نظر قرار گیرد. برای پروژههایی که نیاز به دقت و کیفیت بالا دارند، ورق روغنی میتواند گزینه مناسبتری باشد.
