لولههای شوفاژی سیاه، بخش حیاتی بسیاری از سیستمهای گرمایشی در ساختمانها هستند. این لولهها معمولا از فولاد سیاه ساخته میشوند که به دلیل ویژگیهای خاصی همچون مقاومت بالا در برابر فشار و دمای شدید، گزینهای مناسب برای انتقال گرما در این سیستمها محسوب میشوند. همچنین، فولاد سیاه در برابر رطوبت و خوردگی مقاوم است، که به طول عمر بیشتر این لولهها کمک میکند. برندهایی مانند سپنتا نیز در تولید لولههای سیاه شوفاژی با کیفیت بالا شناخته میشوند و برای مشتریان اهمیت دارد که قیمت لوله سیاه سپنتا را بررسی کرده تا بهترین انتخاب را داشته باشند.
لوله سیاه شوفاژی چیست؟
لوله شوفاژی، لولههای سیاه درزداری هستند که در سیستمهای گرمایشی مرکزی بهعنوان مسیر انتقال گرما در ساختمانها عمل میکنند. این لولهها، از جنس فولاد مقاوم، در دو مسیر رفت و برگشت به کار میروند. در این سیستم، آب گرم از موتورخانه بهوسیله لولههای رفت به رادیاتورها یا شوفاژها منتقل شده و گرما را به محیط اطراف میدهد. سپس آب سردشده از رادیاتورها از طریق لولههای برگشت دوباره به موتورخانه بازمیگردد تا گرم شود و این چرخه ادامه پیدا کند. استفاده از لولههای باکیفیت، مانند لولههای سیاه شوفاژی سپنتا، به دلیل دوام و مقاومت بالای آنها، بسیار رایج است. همچنین قیمت لوله شوفاژی سپنتا بهصرفه و مناسب کاربردهای گرمایشی است.

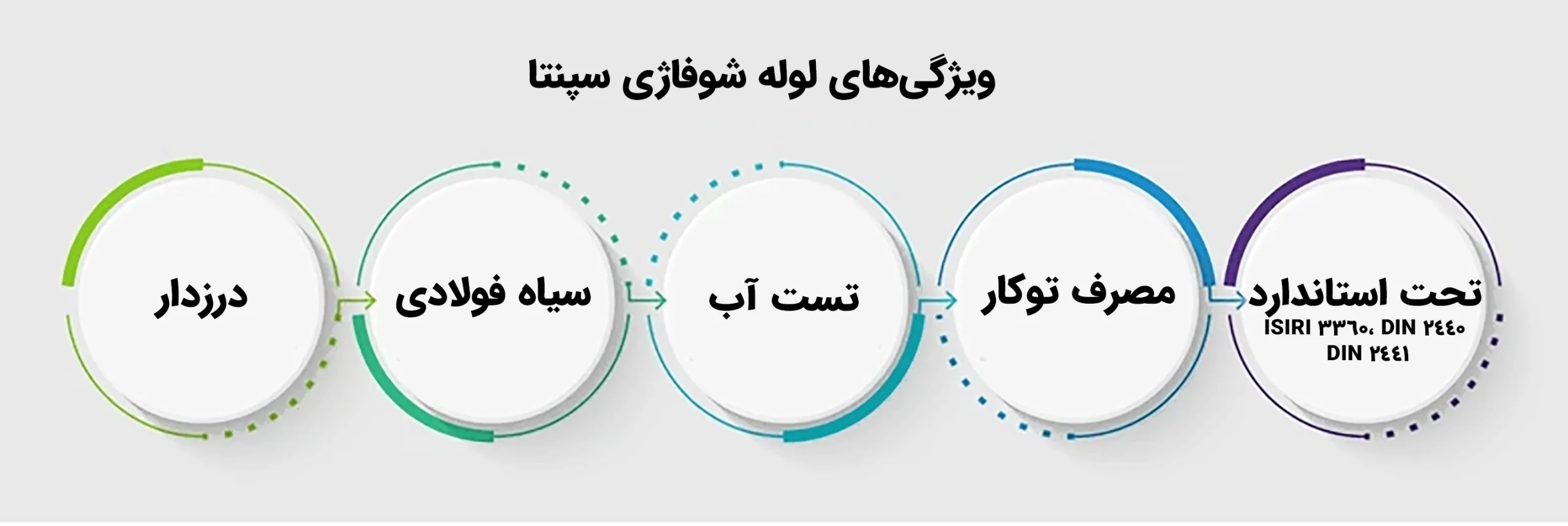

مشخصات فنی و ویژگیهای لوله شوفاژی سپنتا چیست؟
- این لوله ها به صورت درزدار از ورقهای سیاه فولاد تولید میشوند.
- عمدتا در سایزهای ۱/۲ تا ۶ اینچ عرضه میگردند. اما به صورت سفارشی تا سایز ۸ اینچ هم تولید میگردد.
- هر شاخه لوله شوفاژی به طور استاندارد ۶ متر است.
- این لولههای سیاه، پس از تولید، تحت تستهای هیدرولیکی قرار میگیرند.
- لولههاس شوفاژی سپنتا تحت استاندارد ISIRI 3360، DIN 2440 و DIN 2441 تولید میشود.
- لولههای سیاه شوفاژی، به صورت توکار استفاده میشوند.
انواع لوله شوفاژی کدام است؟
لولههای شوفاژی در انواع مختلفی تولید میشوند که هرکدام ویژگیهای خاص خود را دارند. این لولهها از مواد مختلفی مانند فولاد، مس و PVC ساخته میشوند که انتخاب هرکدام بستگی به نوع سیستم گرمایشی و نیازهای پروژه دارد. انواع رایج لولههای شوفاژی عبارتند از:
- لولههای درزدار فولادی (لولههای درز جوش): این لولهها از ورقهای فولادی تولید میشوند که لبههای آنها بهوسیله جوش به هم متصل میشود. لوله سیاه درزدار فولادی به دلیل مقاومت بالا در برابر فشار و دما، در سیستمهای شوفاژی مورد استفاده قرار میگیرند. چون لوله شوفاژی به صورت توکار استفاده میشود و قیمت مناسبی هم دارد، بیشترین مصرف لوله شوفاژی مربوط به این سری از لولهها میباشد.
- لولههای درزدار گالوانیزه: این لولهها بهوسیله پوشش گالوانیزه، از آسیبهای ناشی از خوردگی محافظت میشوند. این لولهها برای سیستمهای شوفاژی که نیاز به مقاومت در برابر رطوبت و شرایط محیطی دارند، مناسب هستند.

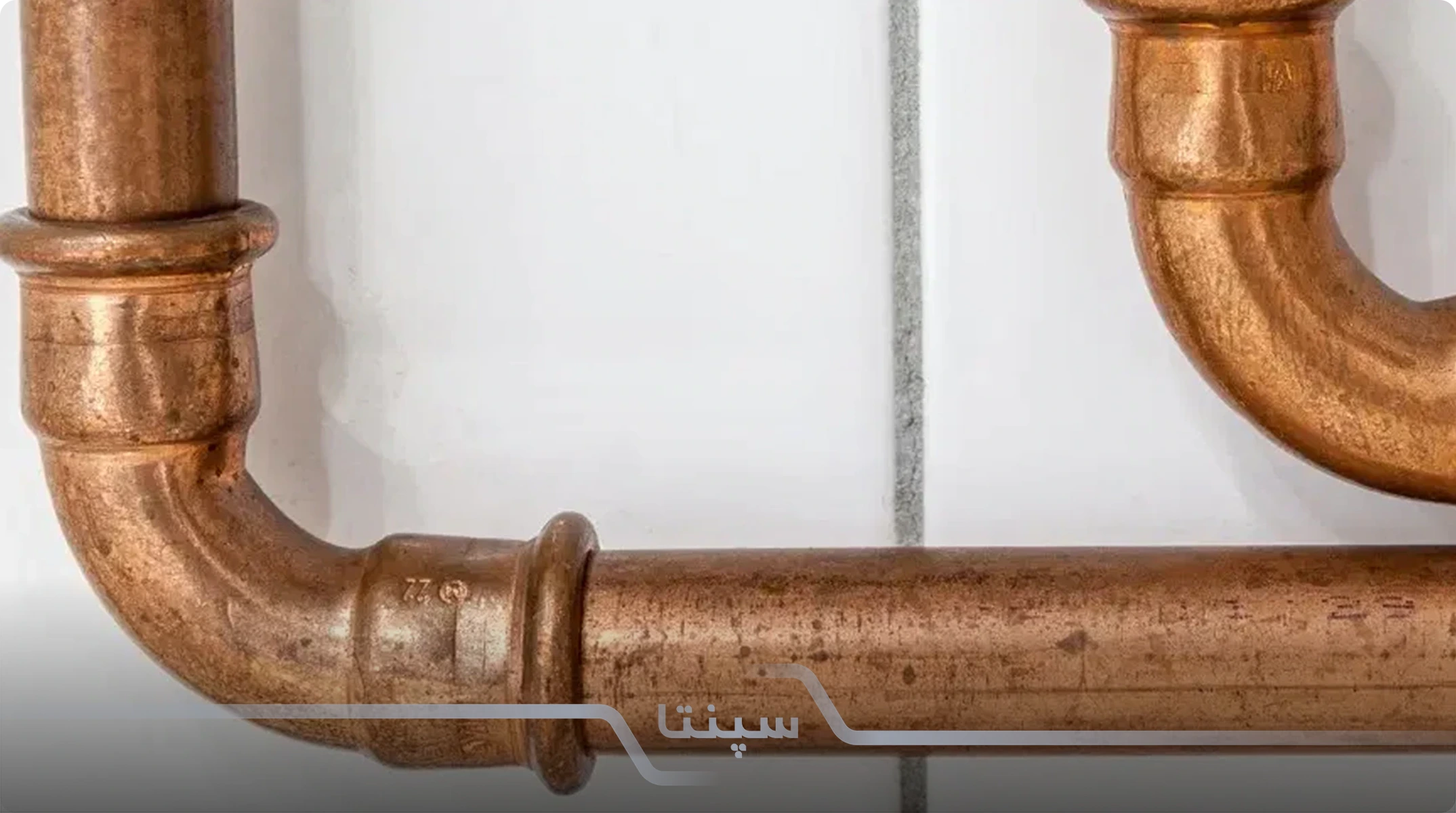

- لولههای مسی: لولههای مسی به دلیل هدایت حرارتی بالا و مقاومت در برابر خوردگی، در سیستمهای شوفاژی بهویژه در پروژههای خاص و لوکس استفاده میشوند. این لولهها بهطور موثر گرما را از موتورخانه به رادیاتورها منتقل میکنند.
- لولههای PVC: لولههای PVC برای سیستمهای آبرسانی، فاضلاب و سایر کاربردهای آب سرد استفاده میشوند. به دلیل اینکه قادر به تحمل دماهای بالا نیست، در سیستمهای شوفاژی معمولا استفاده نمیشود. با این حال، در برخی از پروژهها که سیستمهای گرمایشی با دماهای پایینتر دارند، ممکن است از این نوع لولهها نیز استفاده شود.
متریال لوله شوفاژی سیاه چیست؟
لوله شوفاژی سیاه، معمولا به صورت لوله درزدار و از فولاد سیاه (Steel Black) ساخته میشود. فولاد سیاه نوعی ورق فولادی است که سطح آن هیچ نوع پوششی ندارد. به همین دلیل نسبت به خوردگی و زنگزدگی حساستر از فولادهای گالوانیزه یا پوششدار میباشد. این نوع فولاد به دلیل خاصیت مقاومت بالا در برابر فشار و دمای بالا، برای استفاده در سیستمهای گرمایشی و شوفاژی (توکار) بسیار مناسب است.
مزایای استفاده از لوله شوفاژی سپنتا چیست؟
لولههای شوفاژی دارای مزایای متعددی هستند که آنها را برای استفاده در سیستمهای گرمایشی مناسب میسازد. از جمله مهمترین مزایای این لولهها میتوان به موارد زیر اشاره کرد:
- مقاومت بالا در برابر فشار و دما: لولههای شوفاژی، بهویژه آنهایی که از فولاد ساخته میشوند، میتوانند دما و فشار بالا را تحمل کنند، که این ویژگی برای سیستمهای گرمایشی که نیاز به انتقال آب داغ دارند، حیاتی است.
- مقاومت در برابر خوردگی (در انواع گالوانیزه): لولههای شوفاژی گالوانیزه دارای پوشش ضد خوردگی هستند که باعث افزایش طول عمر آنها میشود و از آسیبدیدگی ناشی از رطوبت و شرایط محیطی جلوگیری میکند.
- نقلوانتقال موثر گرما: لولههای شوفاژی به دلیل جنس و ساختار خود، انتقال گرما را بهطور مؤثر از موتورخانه به رادیاتورها انجام میدهند. این کار باعث گرم شدن سریعتر محیط داخلی ساختمان میشود.
- دوام و عمر طولانی: لولههای فولادی و گالوانیزه دارای دوام و عمر بالایی هستند و در برابر شرایط سخت کاری مقاوماند، که به کاهش هزینههای تعمیر و نگهداری کمک میکند.
- هزینه مقرونبهصرفه: لولههای شوفاژی فولادی بهطور کلی نسبت به انواع دیگر لولهها مانند مسی یا برنجی از نظر هزینه اقتصادیتر هستند و به همین دلیل برای پروژههای مختلف از نظر مالی مناسبتر میباشند.
- سازگاری با انواع سیستمهای گرمایشی: این لولهها بهخوبی در سیستمهای شوفاژی، رادیاتورها و سایر تجهیزات گرمایشی متداول قابل استفاده هستند و بهراحتی میتوانند با سیستمهای مختلف سازگار شوند.
- نصب آسان و قابلیت تنظیم: نصب لولههای شوفاژی ساده است و در صورت نیاز، میتوان آنها را به راحتی تغییر یا تنظیم کرد تا با نیازهای مختلف سیستمهای گرمایشی هماهنگ شوند.
- مقرون به صرفه: لوله جوشی درزدار شوفاژی، مقاومت کافی برای عبور و نگهداری آب گرم را دارد. لولههای درزدار جوشی سیاه، قیمت بسیار مناسبی و کمتری نسبت به سایر لولههای فولادی انتقال آب (گالوانیزه – مانیسمان) دارند.
کاربرد و موارد استفاده از لوله شوفاژی چیست؟
- سیستمهای گرمایشی مرکزی: لولههای سیاه شوفاژی بهطور گسترده در سیستمهای گرمایشی مرکزی استفاده میشوند. این لولهها آب گرم را از موتورخانه به رادیاتورها یا دیگر اجزای سیستم گرمایشی منتقل کرده و باعث گرمایش فضاهای مختلف در ساختمان میشوند.
- انتقال آب گرم: این لولهها در سیستمهای آب گرم بهکار میروند و به عنوان مسیرهایی برای انتقال آب گرم از یک نقطه به نقطه دیگر عمل میکنند. این کاربرد در ساختمانها و منازل برای تامین آب گرم بهداشتی و سیستمهای گرمایشی موثر است.
- سیستمهای سرمایشی و گرمایشی ترکیبی: در برخی پروژهها، لولههای سیاه شوفاژی بهعنوان بخشی از سیستمهای سرمایشی و گرمایشی ترکیبی (هیت پمپها و کولرهای آبی) استفاده میشوند. این لولهها به انتقال مایع دمایی از یک قسمت به قسمت دیگر کمک میکنند.
- سیستمهای صنعتی و تجاری: در صنایع مختلف، لولههای سیاه شوفاژی بهعنوان بخشی از سیستمهای انتقال حرارت و آب گرم در کارخانهها و پروژههای بزرگ تجاری و صنعتی استفاده میشوند.
- سیستمهای آبیاری گرم: در برخی از سیستمهای آبیاری گلخانهها یا کشتهای خاص، لولههای سیاه شوفاژی برای انتقال آب گرم به منظور کنترل دما و رطوبت در محیط استفاده میشوند.

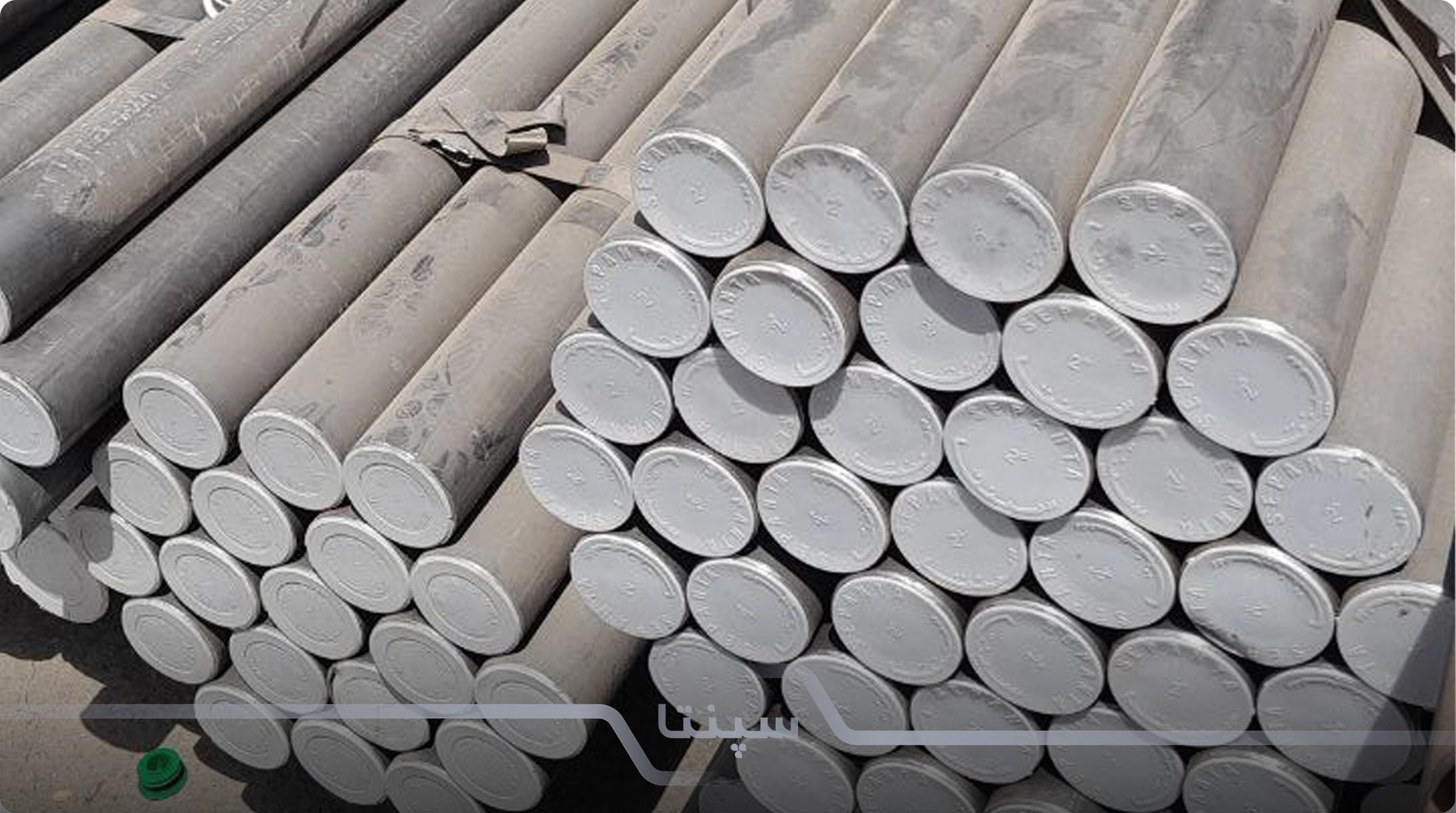

نکات مهم نصب لوله شوفاژی که باید بدانید:
- انتخاب لوله مناسب: ابتدا باید لولههای با کیفیت و استاندارد مناسب برای سیستم شوفاژی انتخاب شوند. لولههای سیاه باید مقاومت کافی در برابر دما و فشار سیستم شوفاژی داشته باشند.
- آمادهسازی سطح نصب: قبل از نصب لولهها، سطحی که لولهها بر روی آن نصب میشوند باید صاف و بدون زوائد باشد. این کار به جلوگیری از مشکلات احتمالی در حین نصب و بهبود عملکرد سیستم کمک میکند.
- پیشگیری از خوردگی: لولههای سیاه به دلیل نداشتن پوشش ضد خوردگی، حساس به رطوبت و شرایط محیطی هستند. بنابراین، در صورت نیاز، باید از پوششهای ضد خوردگی برای لولهها استفاده کرد یا محل نصب را از رطوبت و شرایط آسیبزا محافظت کرد.
- استفاده از لوازم جانبی استاندارد: اتصالات و اتصالات خمیده باید مطابق با استانداردها انتخاب شوند تا از نشت و خرابی در آینده جلوگیری شود.
- محاسبه صحیح مسیر لولهکشی: برای بهینهسازی عملکرد سیستم، مسیر لولهکشی باید بهدرستی طراحی شود. مسیرهای کوتاهتر و مستقیمتر باعث کاهش افت فشار و افزایش کارایی سیستم خواهند شد.
- نصب پمپها و شیرها: پمپها و شیرهای مورد استفاده در سیستم شوفاژی باید در مکانهای مناسب نصب شوند تا جریان آب بهطور موثر تنظیم شود. همچنین، باید اطمینان حاصل شود که این اجزا بهدرستی نصب و تنظیم شدهاند.
- اتصالات محکم: اتصالات لولهها باید محکم و بدون نشتی باشند. استفاده از واشرها و مواد آببندی مناسب برای جلوگیری از نشت در اتصالات ضروری است.
- کنترل فشار و دما: در هنگام نصب، باید فشار و دمای سیستم بهطور مداوم کنترل شوند تا از افزایش بیش از حد فشار یا دمای آب جلوگیری شود که میتواند باعث آسیب به لولهها شود.
- آزمایش سیستم پس از نصب: پس از اتمام نصب، سیستم باید مورد آزمایش قرار گیرد. این آزمایش شامل بررسی فشار، دما و عملکرد صحیح سیستم است تا از هرگونه نشتی یا خرابی جلوگیری شود.
- دسترسی به لولهها: در صورتی که سیستم شوفاژی در مکانهای دشوار نصب شود، دسترسی به لولهها برای تعمیرات آینده باید آسان باشد.
رعایت این نکات باعث میشود سیستم شوفاژی بهطور مؤثر و ایمن عمل کند و عمر طولانیتری داشته باشد.
نگهداری و تعمیرات لولههای سیاه شوفاژی به چه صورت است؟
پوشاندن لوله
بسیاری از تاسیسات و نصابان لوله، زمان نصب و راه اندازی لوله شوفاژی (به صورت توکار) دور لوله را با پوششی مثل پارچه، پلاستیک یا گونی میپوشانند تا علاوه بر حفظ انرژی گرمایی و عملکرد بهتر لوله، مانع از خراش و آسیب به لوله توسط خاک و سنگهای اطراف آن شوند.
بازرسی دوره ای
لولههای شوفاژی باید به صورت دورهای بازرسی شوند تا از سلامت آنها مطمئن شد. بازرسی دوره ای یعنی، هر چند وقت، لولهها را بررسی کنید که نشتی، ترک یا شکستگی نداشته باشند. نیاز به رنگ یا پوشش ضد نداشته باشد. رسوبزدایی شوند تا مسیر داخلی آن مسدود نشود. همچنین فشار و هوای داخل لوله چک شود تا موجب بروز اختلال در روند کار آن نشود.
تعویض دورهای قطعات مستهلک
برخی از قطعات مانند شیرآلات، پمپها و اتصالات ممکن است به مرور زمان فرسوده شوند. در زمان بررسی دورهای، قطعات را چک کنید. چون تعویض دورهای این قطعات برای حفظ کارایی سیستم ضروری است.
مشاوره با کارشناسان فنی
برای انجام تعمیرات پیچیده یا بررسیهای دقیقتر، بهتر است از کارشناسان فنی مجرب کمک گرفته شود تا از عملکرد بهینه سیستم اطمینان حاصل شود.

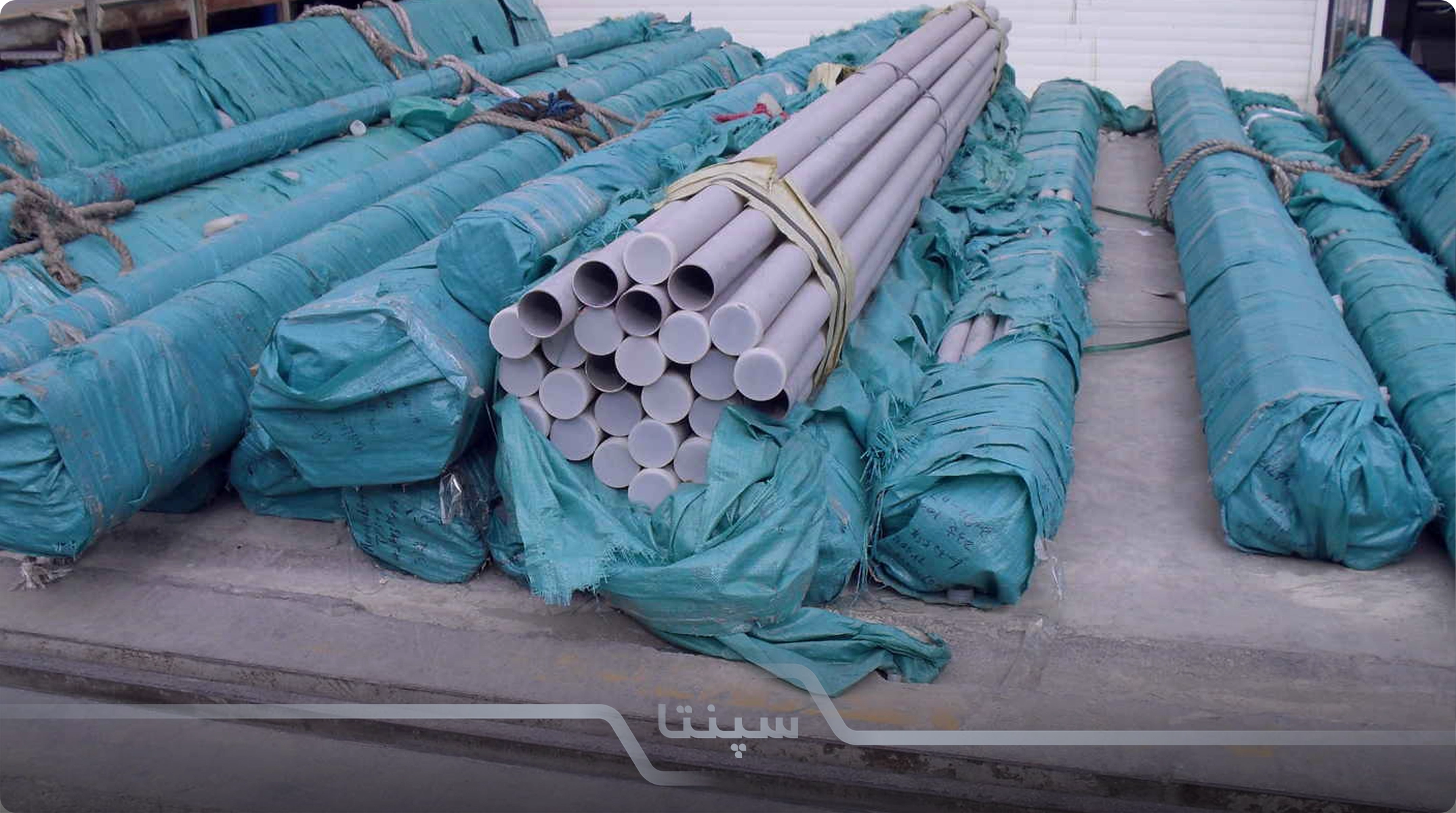

انواع روشهای لولهکشی شوفاژ کدام است؟
لولهکشی شوفاژ در سیستمهای گرمایشی امروزی به دو روش اصلی انجام میشود:
لولهکشی سنتی
- این روش همان شیوه مرسوم و قدیمی است که در بسیاری از ساختمانها مورد استفاده قرار گرفته و همچنان رایج است. در این روش، آب گرم تولیدشده در موتورخانه یا پکیج مستقیما از طریق لولههای رفت و برگشت به سیستم شوفاژ منتقل میشود.
لولهکشی کلکتوری
- در این روش مدرن، آب گرم ابتدا به یک کلکتور منتقل میشود. کلکتور بهوسیله شیرهایی که بر روی آن نصب شده، آب را به صورت مستقیم و منظم به قسمتهای مختلف سیستم توزیع میکند. این شیوه مزایایی مانند کنترل بهتر جریان آب و کاهش اتلاف انرژی را به همراه دارد.
هر یک از این روشها با توجه به نیاز و شرایط ساختمان، انتخاب و اجرا میشوند.
نحوه لوله کشی گرمایش از کف چگونه است؟
لولهکشی گرمایش از کف با قرار دادن لولهها در کف ساختمان انجام میشود. این کار طی چند مرحله اجرا میگردد:
انتخاب مسیر مناسب
مسیر لولهکشی باید کوتاهترین و مستقیمترین راه ممکن بین موتورخانه یا پکیج و رادیاتورها باشد. همچنین، باید از موانعی مانند دیوارهای ضخیم یا تیرهای سازهای اجتناب شود.
عایقبندی
ابتدا سطح کف (مسیر کنده شده برای قرارگیری لوله) با لایهای عایق حرارتی پوشانده میشود تا از هدررفت گرما جلوگیری شود.
نصب لولههای رفت و برگشت
لوله رفت برای انتقال آب گرم از منبع گرمایشی به رادیاتورها و لوله برگشت برای بازگرداندن آب سردشده به منبع گرما نصب میشود.
استفاده از اتصالات مناسب

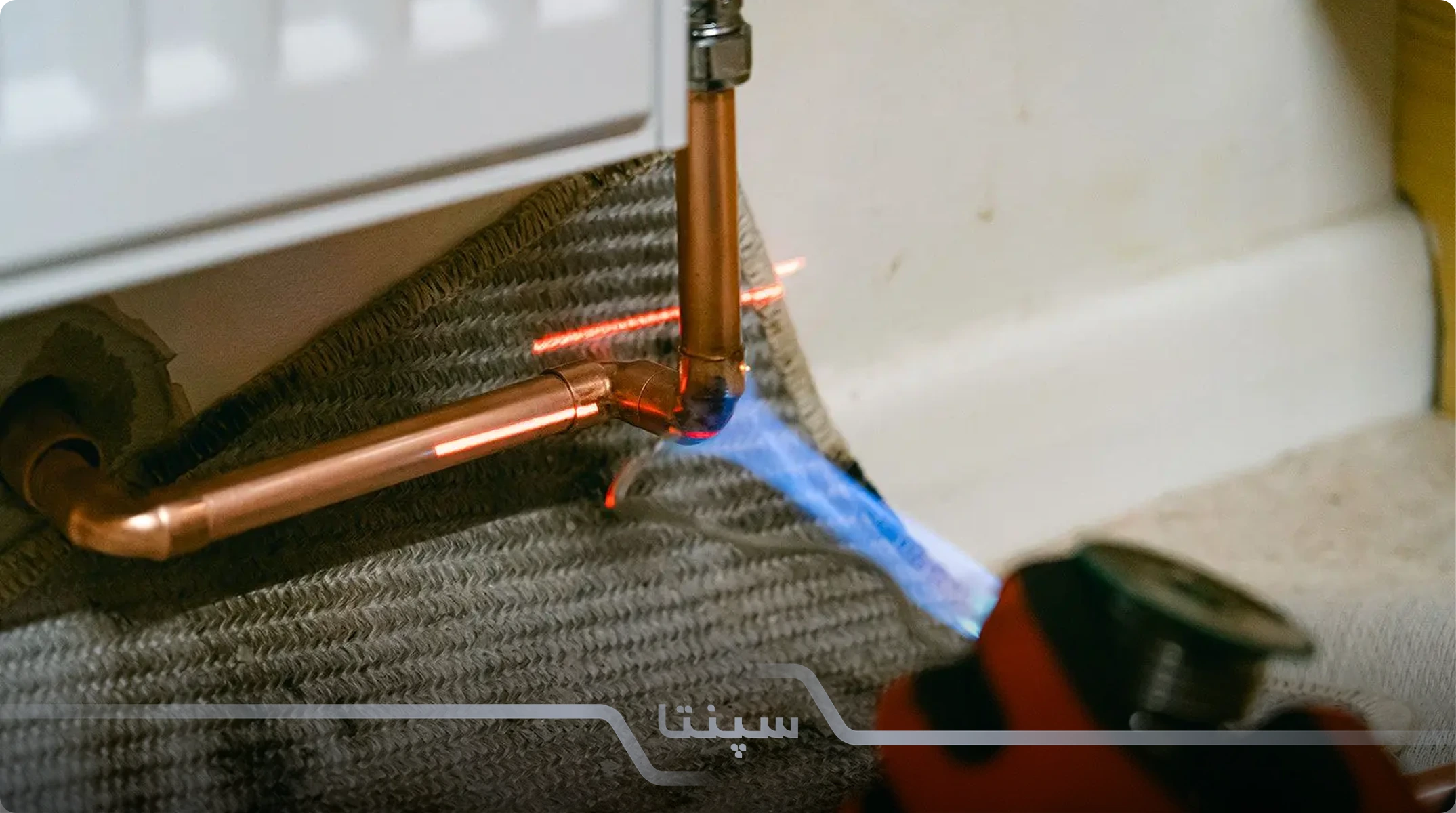

در محلهایی که نیاز به انشعاب یا تغییر مسیر است، از اتصالاتی مانند زانو، سهراهی یا رابط استفاده میشود. اتصالات باید با دقت و به کمک جوش یا اتصالات فشاری محکم شوند.
نصب کلکتور (در روش کلکتوری)
اگر از روش کلکتوری استفاده شود، کلکتور در نزدیکی منبع گرمایشی نصب میشود و لولههای رادیاتورها مستقیما به آن متصل میشوند.
بررسی و تست نهایی
پس از اتمام نصب، سیستم با آب پر شده و فشار آن بررسی میشود تا از عدم نشتی و عملکرد صحیح اطمینان حاصل شود. سپس رادیاتورها هواگیری شده و سیستم آماده بهرهبرداری است. این مراحل برای نصب اصولی و کارآمد سیستم شوفاژی ضروری هستند.
چرا از لوله سیاه درزدار به عنوان لوله شوفاژی استفاده میکنند؟
لولههای سیاه درزدار به دلیل ویژگیهای منحصربهفرد خود، گزینهای مناسب برای استفاده در سیستمهای شوفاژی هستند. این لولهها مقاومت بالایی در برابر دما و فشار دارند و بهخوبی میتوانند آب گرم و بخار را در سیستم گرمایشی منتقل کنند.
استحکام مکانیکی بالا و قابلیت جوشپذیری آسان آنها، نصب و اتصال مطمئن را ممکن میسازد. از آنجایی که عموما به صورت توکار استفاده میشوند، با اکسیژن هوا وارد واکنش شیمیایی نمیشوند؛ در نتیجه دچار زنگزدگی و خوردگی نمیشوند. علاوه بر این، قیمت مقرونبهصرفه لولههای سیاه درزدار، آنها را به انتخابی اقتصادی برای سیستمهای گرمایشی تبدیل کرده است. مقاومت در برابر حرارت مستقیم و سازگاری با سیستمهای گرمایشی قدیمی و جدید نیز از دیگر دلایل محبوبیت این لولهها در کاربردهای شوفاژی است.
