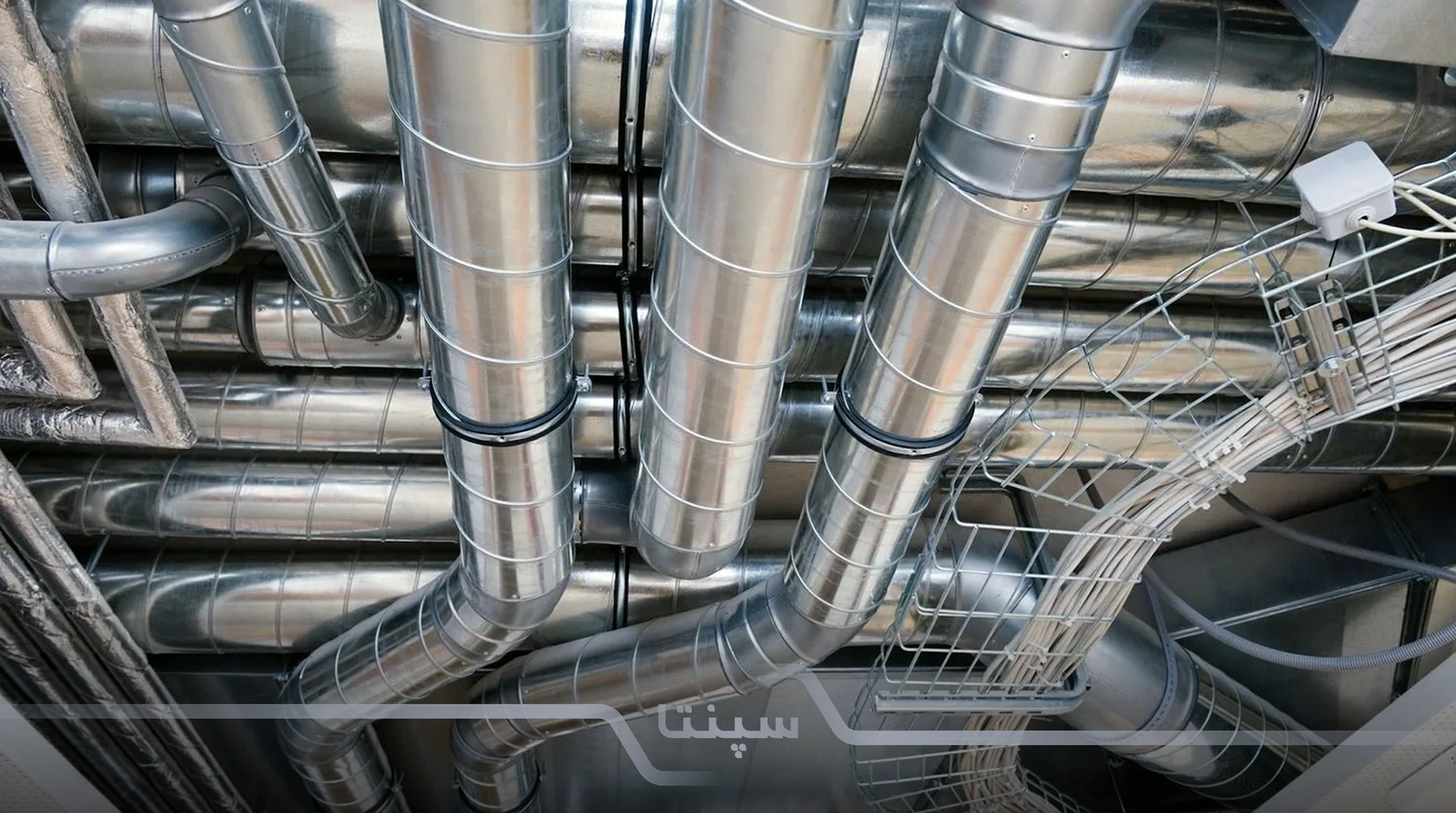

استفاده از لوله گالوانیزه در سیستم‌های تهویه مطبوع ساختمان‌ها (سیستم‌های HVAC) نه‌تنها به دلیل ویژگی‌های فنی و مقاومتی آن، بلکه به دلیل صرفه‌جویی اقتصادی و دوام بالا، یک انتخاب ضروری و منطقی محسوب می‌شود. این گروه از تجهیزات تاسیساتی، لوله درزدار فولادی هستند که به‌واسطه پوشش فلز روی (Zn)، علاوه بر مقاومت بالا در برابر رطوبت و خوردگی، از ایجاد نقاط خوردگی جلوگیری می‌کند. همچنین عنصر روی مانع تجمع رسوب و رشد میکرو ارگانیسم‌ها می‌شود. در نتیجه کیفیت هوای خروجی به‌صورت چشمگیری بهبود یافته و سلامت ساکنان تضمین می‌شود.

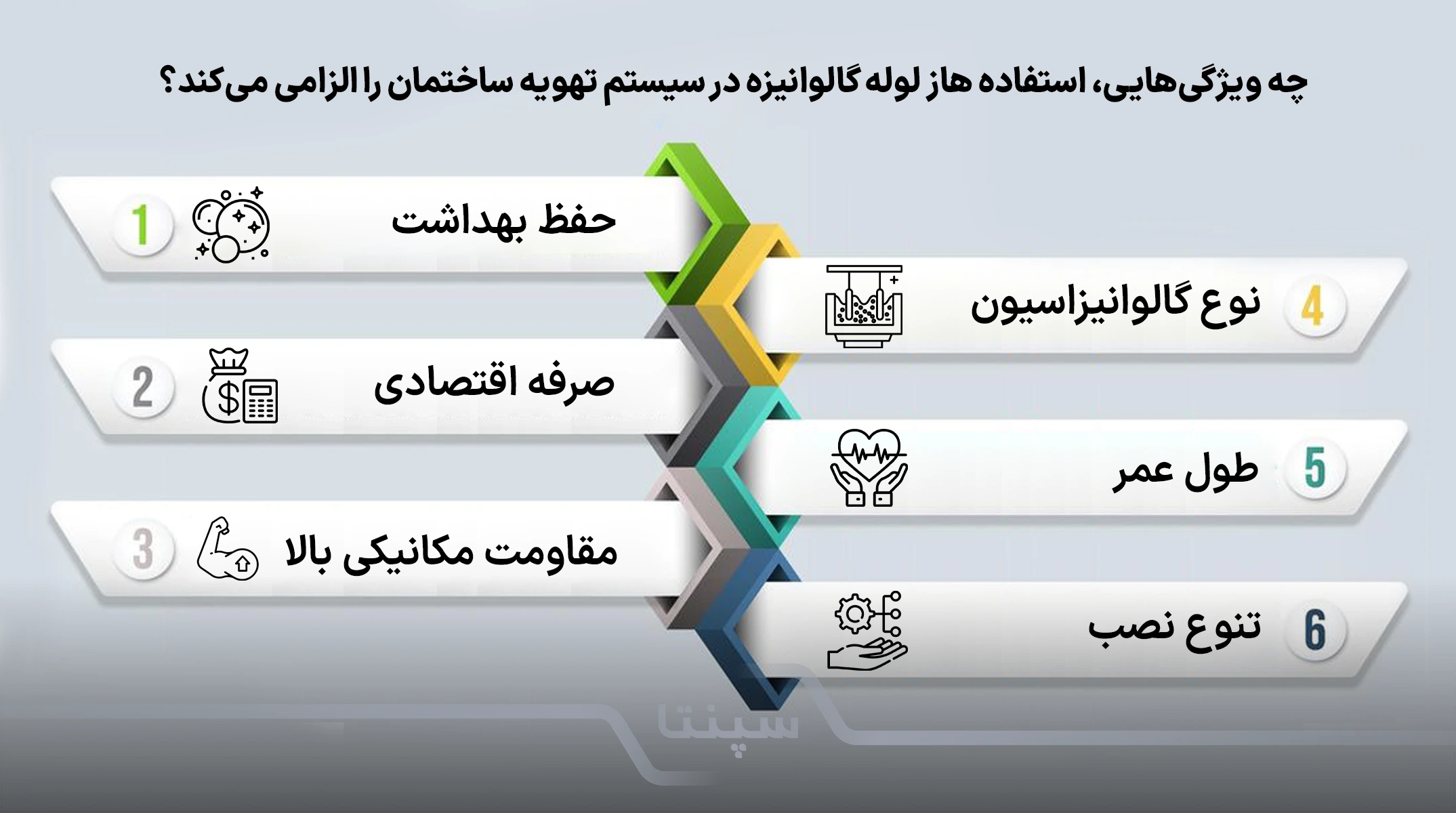

چه ویژگی‌هایی، استفاده از لوله گالوانیزه در سیستم تهویه ساختمان را الزامی می‌کند؟

• حفظ بهداشت و تهویه مطبوع: جریان عبور هوا در این گروه از لوله‌ها، بالاست. مقاومت لوله در برابر خوردگی، مانع از پخش خاکه زنگ آهن در هوا و محیط می‌شود. همچنین از تجمع قارچ و آلودگی در فضای داخلی لوله و هوای اطراف جلوگیری می‌کند.
• صرفه اقتصادی: قیمت لوله گالوانیزه نسبت به دوام و کیفیت آن کاملا مقرون‌به‌صرفه است. هزینه نگهداری پایین، نصب آسان، و مقاومت در برابر پوسیدگی باعث شده این نوع لوله در پروژه‌های تهویه مطبوع، به‌خصوص در ساختمان‌های اداری، تجاری و صنعتی، کاربرد گسترده‌ای داشته باشد.
• مقاومت مکانیکی بالا: هر چه ضخامت بدنه لوله بیشتر باشد و اصطلاحا از لوله گالوانیزه سنگین استفاده کنید، مقاومت مکانیکی لوله افزایش می‌یابد. استفاده از لوله گالوانیزه با ضخامت‌های متناسب، محل نصب را تعیین و مقاومت تاسیسات را تضمین می‌کند.
• تنوع نصب: این لوله‌ها را می‌توان به‌صورت فلنچی، رزوه‌ای نصب کرد. حتی جوشکاری لوله گالوانیزه (تحت تکنیک‌های خاص) امکان پذیر است. این انعطاف‌پذیری باعث می‌شود در شرایط مختلف پروژه، چه در فضاهای محدود و چه در مسیرهای بلند، نصب به راحتی انجام شود. همچنین امکان ترکیب لوله‌های گالوانیزه با اتصالات استاندارد، اجرای سریع و مقاوم را ممکن می‌سازد.
• طول عمر: آزمایش‌های میدانی نشان داده‌اند که لوله‌های گالوانیزه، حتی پس از ۲۰ سال در شرایط مرطوب، کمتر از ۵٪ کاهش ضخامت پوشش دارند. این دوام بالا، آنها را برای کاربردهای بلندمدت در سیستم‌های HVAC ایده‌آل می‌سازد.
• نوع گالوانیزاسیون: از ۲ نوع لوله گالوانیزه برای تاسیسات تهویه بهره می‌برند که ویژگی‌های متفاوتی دارند:

1. 1. لوله گالوانیزه گرم: لوله پس از تولید، با روش آبکاری، گالوانیزه شده و ضخامت پوشش بیشتری دارد.
   2. لوله فابریک یا ورقی: لوله از نورد ورق گالوانیزه تولید می‌شود. جهت جلوگیری از ریزش گالوانیزه در حین نورد، ضخامت پوشش بسیار کمتر است.

نکته: وزن لوله گالوانیزه (ابعاد یکسان) بر اساس نوع گالوانیزاسیون نیز با هم متفاوت است.

مزایای اصلی لوله گالوانیزه در سیستم‌های HVAC چیست؟

• مقاومت بی‌نظیر در برابر خوردگی

در سیستم‌های HVAC، به‌ویژه در مناطق با رطوبت بالا یا تغییرات دمایی مداوم، پدیده میعان (تقطیر بخار) در دیواره‌های داخلی لوله‌ها اجتناب‌ناپذیر است. این رطوبت متراکم می‌تواند آغازگر فرآیند خوردگی در لوله‌های معمولی مثل لوله سیاه فولادی باشد. اما لوله گالوانیزه با داشتن پوشش یکنواخت و ضخیم از فلز روی (Zn)، به‌عنوان یک لایه قربانی عمل می‌کند و از فولاد پایه در برابر اکسیداسیون محافظت می‌نماید. به همین دلیل، در سیکل‌های روشن و خاموش سیستم تهویه که معمولا باعث چگالش و آب‌گرفتگی در مسیر لوله‌ها می‌شوند، لوله‌های گالوانیزه دوام بسیار بالاتری دارند.

• طول عمر و دوام بالا

1. دمای کاری گسترده: از –۲۰°C تا +۱۲۰°C
2.  فشار کاری قابل‌قبول: تا ۱۶ بار (۲۳۰ psi)
3.  تجربه عملی: پروژه‌های صنعتی بزرگ جهان، از نفت و گاز گرفته تا فرودگاه‌ها، گزارش کرده‌اند که لوله‌های گالوانیزه بیش از ۳۰ سال بدون نیاز به تعویض، دوام می‌آورند.

• بهبود کیفیت هوا و بهداشت سیستم

لوله گالوانیزه به‌دلیل سطح داخلی صاف و مقاومت بالا در برابر زنگ‌زدگی، از تجمع ذرات معلق، کپک و باکتری در مسیر جریان هوا جلوگیری می‌کند. این ویژگی در سیستم‌های تهویه مطبوع (HVAC) به‌ویژه در بیمارستان‌ها، مراکز حساس و ساختمان‌های مسکونی، نقش کلیدی در حفظ کیفیت هوای داخلی دارد. برخلاف لوله‌های پوسیده یا رنگ‌شده، گالوانیزه به مرور زمان پوسته نمی‌شود و آلودگی به سیستم وارد نمی‌کند؛ در نتیجه به بهداشت سیستم تهویه و سلامت ساکنان کمک می‌کند.

در بیمارستان‌های پیشرفته نشان داده‌اند که سیستم‌های تهویه با لوله گالوانیزه، تا ۵۰٪ کمتر از نوع فولادی ساده، ذرات معلق و میکروب در هوای خروجی دارند.

• تنوع در نصب و مونتاژ آسان

1. اتصالات استاندارد رزوه‌ای و فلنجی: لوله گالوانیزه سبک با اتصالات رزوه‌ای و فلنجی سازگار است. در نتیجه امکان نصب سریع و بدون نیاز به جوشکاری پیچیده را فراهم می‌کند. این نوع اتصالات باعث تسهیل در تعمیرات، تغییر مسیرها و توسعه خطوط تهویه در آینده می‌شود.
2. اتصالات جوشی: استفاده از روش جوشکاری در نصب لوله‌های تهویه ساختمان (به خصوص لوله‌های ضخیم‌تر در مجتمع‌های تجاری و صنعتی بزرگ) بلامانع است.
3. وزن سبک‌تر نسبت به فولاد ضدزنگ: در مقایسه با لوله‌های فولاد ضدزنگ (استیل اسنلس)، لوله گالوانیزه سبک‌تر است. این مزیت در پروژه‌های تهویه، به کاهش بار مرده سازه و سهولت در حمل و نصب منجر می‌شود. همچنین وزن کمتر، نیاز به تجهیزات سنگین نصب را کاهش می‌دهد.

1. کاهش خطاهای انسانی: وجود اتصالات از پیش‌ساخته و قابل تنظیم، همراه با استاندارد بودن ابعاد، باعث می‌شود فرآیند نصب لوله گالوانیزه ساده‌تر و کم‌خطاتر باشد. این موضوع احتمال نشت هوا، اتصال نادرست یا آسیب به پوشش لوله را به حداقل می‌رساند.

• نگهداری و تعمیرات اقتصادی

1. بازرسی چشمی ساده: سطح بیرونی لوله گالوانیزه به‌ راحتی قابل مشاهده است. بنابراین هرگونه زنگ‌زدگی یا آسیب فیزیکی با یک بررسی چشمی ساده قابل تشخیص خواهد بود.
2. شستشوی سریع: سطح صاف و مقاوم لوله گالوانیزه امکان شستشو با آب یا شوینده‌های سبک را فراهم کرده و رسوبات به‌سختی به آن می‌چسبند.
3. عدم نیاز به رنگ‌آمیزی یا پوشش مجدد: پوشش روی به‌عنوان محافظ دائمی عمل می‌کند و برخلاف لوله‌های معمولی، نیازی به رنگ‌آمیزی دوره‌ای یا تعمیر پوشش ندارد.

• مزیت زیست‌محیطی و قابلیت بازیافت

1. قابلیت بازیافت ۱۰۰٪: فولاد گالوانیزه پس از پایان عمر مفید، به‌راحتی بازیافت و وارد چرخه تولید مجدد می‌شود.
2. انتشار کربن کمتر: طول عمر بالاتر و کاهش دفعات تعویض، باعث کاهش مصرف انرژی و انتشار CO₂ مرتبط با تولید مجدد لوله می‌شود.
3. سازگاری با استانداردهای ساختمان‌های سبز: لوله گالوانیزه به‌دلیل دوام طولانی‌مدت، کاهش نیاز به تعویض و قابلیت بازیافت کامل، با الزامات استانداردهای ساختمان‌های سبز مانند LEED و BREEAM هم‌راستا است. این ویژگی آن را به گزینه‌ای پایدار و دوست‌دار محیط‌زیست در سیستم‌های تهویه تبدیل می‌کند.

جدول مقایسه لوله گالوانیزه با سایر متریال‌های لوله فلزی

استانداردها و مشخصات فنی لوله‌های گالوانیزه HVAC

• استانداردهای بین‌المللی

1. ASTM A53 / A106 / A123 (آمریکا): الزامات مربوط به ترکیب شیمیایی، خواص مکانیکی و ضخامت پوشش روی.
2. EN ISO 1461 (اروپا): استانداردی برای گالوانیزه‌سازی گرم قطعات فولادی.
3. JIS G 3445 (ژاپن): روش تست گالوانیزاسیون و ضخامت یکنواخت پوشش روی.
4.  ISO 65: استاندارد جهانی برای لوله‌های فولادی گالوانیزه با اتصالات رزوه‌ای
5. DIN 2440 / DIN 2441 (آلمانی): برای لوله‌های فولادی درزدار و ضخامت بالا، کاربرد صنعتی.

استانداردهای ملی ایران

1.  INSO 2625 (لوله‌های فولادی گالوانیزه گرم): حداقل ضخامت پوشش ۵۰ میکرون برای لوله‌های ≤ ۲۱.۳ mm و ۶۵ میکرون برای سایزهای بزرگ‌تر.
2. INSO 1214 (استاندارد بازرسی و آزمون): روش‌های بازرسی چشمی، مغناطیسی و شیمیایی.

مزایای رعایت استاندارد در HVAC:

1. تضمین کیفیت هوا و بهداشت سیستم تهویه
2. دوام مکانیکی و شیمیایی بالا در برابر بخار، رطوبت و نوسانات دما
3. سهولت بازرسی، تعمیر و نگهداری در پروژه‌های ساختمانی استاندارد
4. انطباق با الزامات زیست‌محیطی در پروژه‌های ساختمان سبز

با انتخاب لوله‌هایی مطابق این استانداردها، سیستم HVAC عملکرد مطمئن، طولانی‌مدت و بهداشتی خواهد داشت.

مشخصات فنی لوله گالوانیزه برای استفاده در تهویه ساختمان چیست؟

1. ضخامت پوشش روی (Zn): بین ۵۰–۸۵ میکرون
2. قطر اسمی: از ½ اینچ تا ۱۲ اینچ (۱۲.۷ mm تا ۳۰۴.۸ mm)
3. ظرفیت فشار: تا ۱۶ بار (۲۳۰ psi)
4. دمای کاری: –۲۰°C تا +۱۲۰°C
5. جنس پایه: فولاد کم‌کربن ST-37 یا ST-33
6. نوع گالوانیزه: گالوانیزه گرم (Hot-dip galvanized) برای مقاومت بالا در برابر رطوبت یا گالوانیزه فابریک
7. ضخامت دیواره: بین ۱.۵ تا ۴ میلی‌متر (مطابق با استاندارد DIN یا BS)
8. طول هر شاخه: معمولا ۶ متر
9. نوع لوله: درزدار (Welded) با جوش مقاومتی طولی (ورق سیاه یا گالوانیزه)
10. اتصالات قابل استفاده: فلنجی، رزوه‌ای، یا با جوشکاری
11. استانداردهای مرجع: ASTM A53، BS EN 10255، DIN 2440

نحوه انتخاب و خرید لوله گالوانیزه HVAC به چه صورت است؟

برای انتخاب و خرید لوله گالوانیزه مناسب در سیستم‌های تهویه مطبوع (HVAC)، باید به چند عامل کلیدی توجه کرد:

1. نخست، نوع کاربرد سیستم تهویه (مسکونی، صنعتی یا تجاری) و شرایط محیطی تعیین‌کننده نوع لوله است. در محیط‌های مرطوب یا خورنده، استفاده از لوله‌های گالوانیزه گرم با پوشش ضخیم‌تر پیشنهاد می‌شود که مقاومت بالایی در برابر زنگ‌زدگی دارند.
2. دوم، مشخصات فنی مانند قطر اسمی، ضخامت دیواره، کلاس فشار و سازگاری با استانداردهای بین‌المللی (مانند ASTM A53، BS EN 10255 یا ISIRI) باید به دقت بررسی شوند.
3. وزن و کیفیت پوشش روی (zinc coating) در دوام لوله بسیار موثر است.
4. خرید از تولیدکننده لوله گالوانیزه معتبر، همراه با دریافت شناسنامه محصول و گواهی تست کیفیت، تضمین‌کننده عملکرد و ایمنی در طول عمر سیستم خواهد بود.
5. در نهایت، توجه به سهولت نصب، هماهنگی با سایر اجزای سیستم لوله‌کشی و خدمات پس از فروش نیز نقش مهمی در انتخاب صحیح ایفا می‌کنند.

مراحل نصب اصولی لوله‌های گالوانیزه HVAC

• آماده‌سازی مکان:

1. اطمینان از تراز کف و دیوار محل نصب: برای جلوگیری از ایجاد فشارهای ناخواسته روی لوله و اتصالات، سطح نصب باید کاملا تراز باشد. ناهمواری می‌تواند باعث شکست رزوه‌ها یا نشتی در طول زمان شود.
2. بررسی نقشه‌های اجرایی و تعیین مسیر لوله‌کشی: مسیر لوله‌کشی باید مطابق نقشه‌های تاسیسات و با در نظر گرفتن دسترسی آسان، حداقل افت فشار و فاصله ایمن از منابع حرارتی یا الکتریکی مشخص شود.

• آماده‌سازی لوله و اتصالات:

1. پاک‌سازی روغن، گرد و غبار و هرگونه زنگ‌زدگی سطحی: پیش از مونتاژ، سطح داخلی و خارجی لوله‌ها باید با دقت و کامل تمیز کنید تا از خوردگی موضعی و اختلال در عملکرد آب‌بندها جلوگیری شود.
2. اندازه‌گیری دقیق و برش با دستگاه مخصوص: لوله‌ها باید با ابزار برش دقیق (مانند دستگاه برش لوله یا اره لوله‌بر) و با رعایت تلرانس‌های مشخص برش داده شوند تا اتصال مناسب و آب‌بندی کامل حاصل شود.

• استفاده از نوار تفلون یا خمیر زینگ:

برای آب‌بندی رزوه‌ها و جلوگیری از نشت: روی قسمت رزوه شده باید از نوار تفلون یا خمیر زینک استفاده شود تا فضای خالی بین رزوه‌ها پر شود. همچنین و از نشت هوا یا آب، به‌ویژه در فشارهای بالا جلوگیری کند.

• مونتاژ اتصالات:

1. رعایت آلائنمنت (alignment) صحیح: اتصالات باید در راستای دقیق و بدون انحراف قرار گیرند تا از تنش داخلی، ترک‌خوردگی رزوه یا خرابی در آینده جلوگیری شود.
2. سفت کردن دستی اولیه و سپس با کلید مناسب تا گشتاور توصیه‌شده: ابتدا اتصال باید به‌صورت دستی تا جای ممکن محکم شود، سپس با استفاده از آچار گشتاورسنج، سفت‌کاری نهایی تا مقدار گشتاور توصیه‌شده انجام گیرد. این کار از شل بودن یا فشار بیش‌از‌حد به رزوه‌ها جلوگیری کرده و آب‌بندی مطمئن و ایمن را تضمین می‌کند.

• پشتیبانی و بست‌گذاری:

1. استفاده از بست‌های ضدزنگ و لرزه‌گیر: برای جلوگیری از انتقال ارتعاش و آسیب‌های مکانیکی، از بست‌هایی با روکش ضدزنگ و لرزه‌گیر استفاده کنید (به‌ویژه در نزدیکی تجهیزات دوار یا موتورخانه‌ها).
2. فاصله‌ی مناسب بست‌ها (هر ۲–۳ متر یک بست): فواصل بین بست‌ها باید براساس قطر و وزن لوله انتخاب شود. معمولا برای لوله‌های گالوانیزه تا سایز ۲ اینچ، هر ۲ متر و برای سایزهای بزرگ‌تر، هر ۳ متر بست‌گذاری انجام می‌شود.

• تست هیدرواستاتیک و بازرسی:

1.  اعمال فشار ۱.۵ برابر فشار کاری سیستم: تست فشار باید با آب تمیز انجام شود.فشار تست معمولا ۱.۵ برابر فشار کاری سیستم است تا از تحمل اتصالات در شرایط بحرانی اطمینان حاصل گردد.
2. بازرسی چشمی و ابزار دقیق برای شناسایی نشتی: در طول تست، نشتی‌ها با بررسی چشمی محل اتصالات و استفاده از ابزارهای سنجش فشار یا آشکارساز نشتی بررسی و ثبت می‌شوند.

• ثبت گزارش نصب:

یادداشت شماره سریال لوله، ضخامت پوشش، تاریخ نصب و نتایج تست: برای ردیابی کیفی پروژه، اطلاعات فنی هر لوله و اتصال شامل شماره سریال، ضخامت پوشش گالوانیزه، و نتایج آزمون‌های فشاری در فرم گزارش نصب ثبت و آرشیو می‌شود.

برنامه نگهداری و بازرسی دوره‌ای

• هر ۶ ماه یک‌بار: بازرسی چشمی پوشش و اتصالات

• هر سال یک‌بار:

1. 1. فلاش داخلی با آب یا محلول شوینده ملایم
   2. اندازه‌گیری ضخامت پوشش با ابزار فیلم‌متر

• هر ۵ سال یک‌بار: تست نمک‌پاشی (Salt Spray) روی نمونه‌های از دست رفته
• مستندسازی کامل: ثبت نتایج بازرسی در دفترچه فنی پروژه

مطالعات موردی و مثال‌های عملی

• بیمارستان بین‌المللی تهران

1. شرایط پروژه: سیستم HVAC برای بخش CCU و اتاق عمل
2. مشکل پیشین: خوردگی لوله‌های فولادی ساده و نشت مکرر
3. راه‌حل: جایگزینی با لوله‌های گالوانیزه گرم با ضخامت پوشش ۸۰ میکرون
4. نتیجه پس از ۱۰ سال: بدون هیچ نشتی یا خوردگی قابل‌توجه و کاهش ۶۵٪ هزینه نگهداری

• مجتمع مسکونی ۵۰۰ واحده

1. مشکل: فرسودگی لوله‌های PVC و افت فشار در طبقات بالاتر
2. راه‌حل: نصب لوله‌های گالوانیزه Schedule 40 برای خط برگشت آب گرم
3. نتیجه: افزایش یکنواختی فشار، حذف تعمیرات مکرر و رضایت ساکنان

• دیتاسنتر منطقه آزاد

1. ضرورت: کنترل دقیق دما و رطوبت، نیاز به هوای کاملا تمیز
2. راه‌حل: استفاده از لوله گالوانیزه الکترولیتی در مدار هوا تا کاهش ذرات معلق
3. نتیجه: سطح ذرات معلق تا ۴۰٪ کاهش یافت و زمان اختلال سرویس به صفر رسید

• کارخانه تولید محصولات غذایی

1. چالش: محیط اسیدی و چربی‌زدا
2. راه‌حل: لوله‌های گالوانیزه گرم با پوشش ضخیم و بازرسی هفتگی
3. نتیجه: عملکرد بدون نقص سیستم خنکسازی تا ۱۵ سال

نکات کلیدی و بهترین روش‌ها (Best Practices) برای استفاده از لوله گالوانیزه در سیستم های تهویه ساختمان که باید بدانید:

1. انتخاب ضخامت متناسب: ضخامت لوله باید متناسب با محل نصب انتخاب شود. در محیط‌های باز یا مرطوب، مانند بام‌ها یا فضاهای صنعتی، استفاده از لوله‌های گالوانیزه با ضخامت بالا و پوشش روی سنگین توصیه می‌شود. در مقابل، برای فضاهای داخلی خشک یا بهداشتی (مانند بیمارستان‌ها)، لوله‌های با ضخامت متوسط و سطح پرداخت‌شده تمیز و صاف، اولویت دارند.
2. تضمین اصالت گواهی‌ها: پیش از خرید، دریافت گواهی‌نامه‌های معتبر مانند ASTM A53، BS EN 10255 یا ISIRI ضروری است. این گواهی‌ها تضمین می‌کنند که لوله‌ها تحت آزمون‌های مکانیکی و خوردگی قرار گرفته و از پوشش یکنواخت، جوش استاندارد و مقاومت فشاری کافی برخوردارند. همچنین، بررسی شماره Heat Number برای ردیابی کیفیت در بلندمدت اهمیت دارد.
3.  نصب دقیق: برای جلوگیری از نشتی در اتصالات دنده‌ای، استفاده از نوار PTFE (تفلون) یا خمیر مخصوص آب‌بندی الزامیست. همچنین، رعایت آلائنمنت (alignment) دقیق هنگام اتصال، باعث توزیع یکنواخت تنش، جلوگیری از ترک‌های تنشی و دوام بالاتر در برابر لرزش‌های مکانیکی خواهد شد.
4. انجام تست‌های دوره‌ای: تست هیدرواستاتیک (Hydrostatic Test) با اعمال فشار بیش از مقدار کاری، تضمین‌کننده مقاومت فیزیکی و آب‌بندی اتصالات است. علاوه بر آن، اندازه‌گیری دوره‌ای ضخامت پوشش گالوانیزه با ابزار Coating Thickness Gauge برای بررسی کاهش احتمالی پوشش و تعیین زمان بازسازی اهمیت دارد.
5. مستندسازی: ثبت اطلاعاتی نظیر شماره سریال لوله، مشخصات پوشش، نتایج تست‌ها، محل نصب، و تاریخ‌های بازرسی دوره‌ای در دفترچه فنی یا نرم‌افزار مدیریت پروژه، امکان پیگیری دقیق، تعمیر به‌موقع و تصمیم‌گیری مهندسی در آینده را فراهم می‌سازد.
6. آموزش تیم اجرایی: عملیات برش، رزوه‌کاری یا خم‌کاری لوله گالوانیزه باید با دستگاه‌های مناسب انجام شود تا پوشش روی آسیب نبیند. ایجاد خراش یا سوختگی ناشی از ابزار برش می‌تواند نقطه شروع خوردگی و کاهش عمر مفید سیستم باشد. آموزش دقیق تیم نصب، تضمینی برای اجرای با کیفیت خواهد بود.

نکته: رعایت این نکات در پروژه‌های تهویه مطبوع، نه تنها عملکرد فنی سیستم را بهبود می‌بخشد، بلکه هزینه‌های نگهداری و خرابی را به حداقل می‌رساند.
